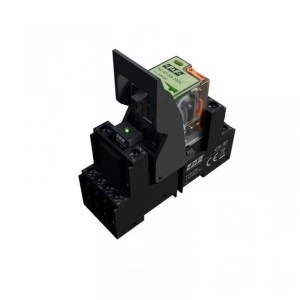

Zestaw GPK-4P-24DC-BL: Przekaźnik interfejsowy z gniazdem przekaźnikowym + obejma wyrzutnikowa + moduł przeciwprzepięciowy LED
Komplet: gniazdo przekaźnikowe GN-4P + przekaźnik interfejsowy PG-4P-5A-24DC + obejma wyrzutnikowa K-GN-4P + moduł przeciwprzepięciowy LED GN-LV-24.
Komplet składa się z kompaktowego gniazda przekaźnikowego na szynę DIN TH-35 oraz przekaźnika interfejsowego serii PG-4P. Zestaw zapewnia niezawodne przełączanie sygnałów, separację galwaniczną oraz stabilną pracę w aplikacjach automatyki przemysłowej. To praktyczne i oszczędzające miejsce rozwiązanie do nowoczesnych szaf sterowniczych.
Gniazdo przekaźnikowe GN-4P – 2 moduły
Gniazdo przeznaczone do montażu przekaźników serii PG-4P (24 V DC / 230 V AC).
Najważniejsze cechy:
- wysoka wytrzymałość dielektryczna: 2500 V AC,
- obciążalność prądowa 7A,
- cztery styki przełączne 4P (NO/NC)
- napięcie znamionowe 300 V,
- montaż na szynie DIN TH-35,
- dostępne akcesoria: moduły przeciwprzepięciowe, obejmy wyrzutnikowe
Przekaźnik interfejsowy PG-4P-5A-24DC
Przekaźnik wyposażony jest w cztery styki przełączne (NO/NC) oraz cewkę 24 V DC.
Kluczowe parametry:
- konfiguracja styków 4P (NO/NC)
- obciążalność 5 A,
- materiał styków: AgSnO₂ – zwiększona trwałość i odporność na zużycie,
- stabilna praca w warunkach przemysłowych.
Obejma wyrzutnikowa K-GN-4P
Klamra montażowa zabezpiecza przekaźnik przed wypadnięciem z gniazda.
Moduł przeciwprzepięciowy oraz sygnalizacyjny z diodą LED GN-LV-24
Moduł przeciwprzepięciowy zwany również gasikiem, zabezpiecza elementy sterujące przed skutkami łuku elektrycznego powstającego przy wyłączeniu cewki przekaźnika.
Zastosowanie zestawu
Komplet znajduje zastosowanie w układach automatyki jako element separujący, dostosowujący sygnały oraz zapewniający bezpieczeństwo komunikacji pomiędzy sterownikami a urządzeniami wykonawczymi. Idealny do:
- systemów sterowania maszyn,
- instalacji przemysłowych,
- rozdzielnic i szaf sterowniczych,
- aplikacji, w których wymagana jest galwaniczna separacja sygnałów.
Zgodność z normami
Gniazda:
- PN-EN 60999-1:2002
- PN-EN 61810-1:2015-09
- PN-EN 61984:2009
Przekaźniki:
- PN-EN 60999-1:2002
- PN-EN 61810-1:2015-09
- PN-EN IEC 60947-1:2021-07
