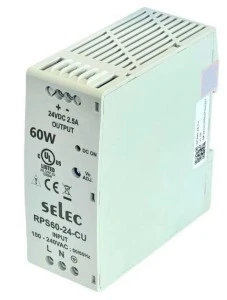

Zasilacz RPS60-24-CU to impulsowy zasilacz montowany na szynę DIN, produkowany przez firmę Selec. Jest to popularny wybór do zasilania urządzeń automatyki przemysłowej, sterowników PLC, paneli HMI, czujników i innych komponentów wymagających stabilnego napięcia 24V DC.
Oto szczegółowe dane techniczne i cechy tego modelu:
Zasilacz RPS60-24-CU - Główne Cechy i Dane Techniczne
1. Ogólne Parametry Wyjściowe:
- Moc wyjściowa: 60 W
- Napięcie wyjściowe: 24 V DC (regulowane w zakresie 24-28 V DC)
- Prąd wyjściowy: 2.5 A (przy 24V DC)
- Liczba wyjść: 1
- Tolerancja napięcia wyjściowego: ±1%
- Regulacja liniowa: <1% Vout
- Regulacja obciążenia: ±1%
2. Parametry Wejściowe:
- Napięcie wejściowe (AC): Uniwersalny zakres 90 - 264 V AC
- Napięcie wejściowe (DC): 127 - 370 V DC
- Częstotliwość wejściowa: 50/60 Hz
- Prąd wejściowy:
- 0.8 A (przy 230 V AC, pełne obciążenie)
- 1.2 A (przy 115 V AC, pełne obciążenie)
- Prąd rozruchowy (inrush current): <48 A (przy 264 V AC, zimny start, 25°C)
- Prąd upływu: <1 mA (przy 264 V AC)
3. Wydajność i Czas Reakcji:
- Efektywność: Do 87%
- Czas włączenia (Turn On Time):
- <1 sekunda (przy 230 V AC, pełne obciążenie)
- <3 sekundy (przy 115 V AC, pełne obciążenie)
- Czas podtrzymania (Hold Up Time):
- ≥60 ms (przy 230 V AC, pełne obciążenie)
- ≥15 ms (przy 115 V AC, pełne obciążenie)
- Czas narostu (Rise Time): <100 ms
4. Zabezpieczenia:
- Zabezpieczenie przeciążeniowe: Powyżej 110% prądu nominalnego, typ "hiccup" (automatyczne wznowienie pracy po ustąpieniu przeciążenia).
- Zabezpieczenie nadnapięciowe: Typ zatrzaskowy (Latched type); wymaga ponownego załączenia zasilania AC, aby przywrócić pracę zasilacza.
- Zabezpieczenie zwarciowe: Tryb "hiccup" (automatyczne wznowienie pracy po usunięciu zwarcia).
- Zabezpieczenie termiczne: Zasilacz wyłącza się, gdy temperatura PCB w pobliżu głównego transformatora osiągnie typowo 120°C; włącza się ponownie dopiero po spadku temperatury poniżej typowo 90°C i ponownym załączeniu zasilania AC.
5. Konstrukcja i Montaż:
- Obudowa: Plastikowa
- Wymiary (szer. x wys. x gł.): 43 x 109.8 x 102.7 mm
- Montaż: Na standardową szynę DIN 35 mm
- Chłodzenie: Naturalna konwekcja powietrza (pasywne)
- Przyłącza: Zaciski śrubowe
- Waga: Około 285 g
6. Warunki Środowiskowe i Normy:
- Temperatura pracy: -25°C do +70°C (z deratingiem mocy powyżej 50°C - liniowe obniżanie mocy od 100% obciążenia przy 50°C do 50% obciążenia przy 70°C).
- Temperatura przechowywania: -40°C do +85°C
- Wilgotność (bez kondensacji): 5 do 95% RH
- Wysokość pracy: Do 2000 m n.p.m.
- Stopień ochrony: IP20 (na zaciskach), IP50 (panel przedni)
- Certyfikaty/Standardy: CE, cULus, UL 508, zaprojektowany zgodnie z IEC 62368-1.
Zasilacz RPS60-24-CU jest solidnym, wydajnym i bezpiecznym wyborem do szerokiego zakresu zastosowań przemysłowych, gdzie wymagane jest niezawodne źródło zasilania 24V DC. Jego kompaktowe wymiary i możliwość montażu na szynie DIN czynią go łatwym do integracji w różnych systemach.
