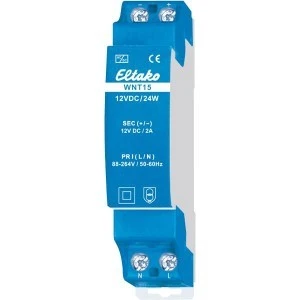

WNT15-12 V DC/24 W to modułowy zasilacz impulsowy szerokozakresowy o napięciu wyjściowym 12 V DC i mocy 24 W. Pracuje z napięciem wejściowym 88–264 V AC, a przy przeciążeniu lub przegrzaniu wyłącza się i sam wraca do pracy po usunięciu przyczyny.
Najważniejsze cechy
- wyjście 12 V DC stabilizowane ±1 %, tętnienie poniżej 100 mV
- szerokozakresowe wejście 88–264 V AC
- sprawność 91 %, strata w czuwaniu 0,1 W
- odporny na zwarcie, zabezpieczenie przeciążeniowe, przepięciowe i nadtemperaturowe z automatycznym powrotem
- możliwe łączenie równoległe 2 sztuk
Dane techniczne
| Napięcie wyjściowe | 12 V DC ±1 % |
|---|
| Moc / prąd wyjściowy | 24 W / 2 A |
|---|
| Napięcie wejściowe | 88–264 V AC |
|---|
| Sprawność | 91 % |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Prąd załączeniowy | 18 A / 230 V |
|---|
| Klasa ochronności / stopień ochrony | II / IP20 |
|---|
| Temperatura pracy | −10 … +50 °C |
|---|
| Montaż | szyna DIN-EN 60715 TH35 |
|---|
| Szerokość | 1 moduł (18 mm) |
|---|
Zastosowanie
W instalacjach serii 14 dostarcza 12 V DC do magistrali – przez FTS14KS (zaciski GND/+12 V) albo przez sprzęgacz FBA14, do redundancji lub zwiększenia mocy. Zasila też repeater FRP14 montowany jako pojedynczy aparat w rozdzielnicy podrzędnej. Wejście szerokozakresowe przydaje się przy zasilaniu z agregatu, przetwornicy lub sieci o niestabilnym napięciu.
Pytania z montażu
Czy zasilacz potrzebuje odstępu w rozdzielnicy?
Przy obciążeniu powyżej 50 % mocy znamionowej oraz zawsze obok innych zasilaczy i ściemniaczy wymagany jest obustronny odstęp ½ modułu z elementami dystansowymi DS12.
Czy mogę połączyć dwa zasilacze równolegle?
Tak, katalog dopuszcza łączenie równoległe 2 sztuk.
