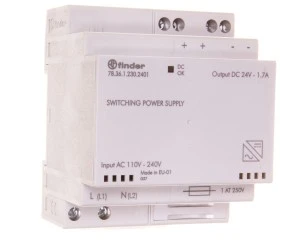

Typ 78.36
Prąd wyjściowy (–20…+40 °C, 230 V AC wej.) - 1,7 A
Prąd znamionowy IN (50 °C, wej. (100…265)V AC - (140…370)V DC - 1,5 A
- Wyjście 24 V DC, 36 W
- Zabezpieczenie na wejściu: wymienny bezpiecznik wraz z zapasowym
- 70 mm (4 moduły) x 61 mm głębokości
• Wysoka efektywność (do 91%)
• Niskie (< 0.4 W) zużycie energii w trybie czuwania
• Ochrona termiczna: wewnętrzna, z wyłączeniem Vout
• Ochrona zwarciowa: tryb hiccup (samoczynne załączanie)
• Zabezpieczenie na wejściu: wymienny bezpiecznik wraz z zapasowym
• Ochrona przed przepięciami: warystor
• Topologia flyback
• Quasi-rezonansowa technologia przełączania w zerze napięcia (ZVS)
• Zgodność z EN 60950-1 i EN 61204-3
• Praca równoległa (redundancja) - z diodą OR
• Można łączyć dualnie i szeregowo
• Niewielkie wymiary: 70 mm (4 moduły), 61 mm głębokości
• Do montażu na szynę DIN 35 mm (EN 60715)
Dane techniczne
CN
85 43 70 90
Znamionowe napięcie zasilające dla AC 60 Hz [V] do
240
Znamionowe napięcie zasilające dla AC 50 Hz [V] do
240
Moc wyjściowa [W]
36
Szerokość wyrażona liczbą modułów
4
Napięcie wyjściowe 1 [V]
24
Odporność na zwarcie
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Możliwość montażu na szynie
Głębokość [mm]
60,8
PKWiU
27.90.41.0
Znamionowe napięcie zasilające dla AC 60 Hz [V] od
110
Znamionowe napięcie zasilające dla AC 50 Hz [V] od
110
Wysokość wbudowania [mm]
60.8000
Maksymalny prąd wyjściowy 1 [A]
1.5000
Szerokość [mm]
70
Wersja modułowa
Rodzaj napięcia zasilającego
AC
Stopień ochrony (IP)
IP20
Wysokość [mm]
88,8
Dane logistyczne
Ean
8012823359113
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.45
Wysokość opakowania [mm]
70
Długość opakowania [mm]
90
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
