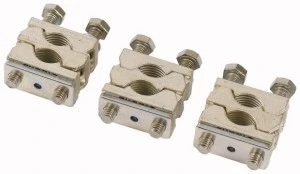

Zacisk pryzmatyczny podwójny 2x120-150mm2 Cu/Al dla XNH2 XNH2-X2PRC 183011
Zacisk pryzmatyczny podwójny przeznaczony do mocowania dwutorowych przewodów energetycznych miedzianych i aluminiowych o przekrojach 2×120–150 mm2; stosowany jako końcowe połączenie przewodów z rozłącznikami bezpiecznikowymi serii XNH2.
Cechy techniczne
- Typ: zacisk pryzmatyczny podwójny do przewodów Cu/Al
- Zakres przekrojów przewodów: 2 × 120–150 mm?
- Kompatybilność: rozłączniki bezpiecznikowe serii XNH2 (np. XNH2-X2PRC 183011)
- Miejsce montażu: montaż na płycie rozłącznika lub na szynie zbiorczej zgodnie z instrukcją producenta
- Przeznaczenie styków: konstrukcja dedykowana do połączeń Cu i Al (stosować zalecane środki ochrony styku przy przewodach aluminiowych)
- Bezpieczeństwo: instalacja i obsługa wyłącznie przez wykwalifikowany personel; przed pracami należy odłączyć zasilanie
- Klasyfikacja PKWiU: 27.33.13.0
Zastosowanie produktu
- Mocowanie przewodów zasilających do wkładek NH w rozłącznikach serii XNH2 w rozdzielnicach niskiego napięcia
- Połączenia końcowe przewodów w szafach sterowniczych i rozdzielniach przemysłowych
- Połączenia na szynach zbiorczych i przyłącza kablowe wymagające obsługi przewodów Cu i Al
- Stosowanie przy montażu, demontażu i testowaniu rozłączników zgodnie z instrukcją producenta Eaton (przestrzegać wskazówek dotyczących wkładek bezpiecznikowych i blokad ręcznych)
