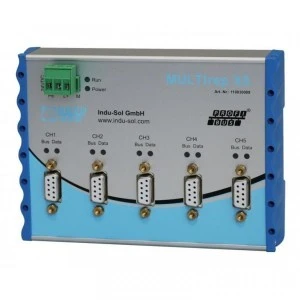

MULTIrep X5 – 5 kanałowy wzmacniacz PROFIBUS
Repeatery z serii MULTIrep spełniają wszystkie wymagania stawiane
nowoczesnym siecią PROFIBUS. Zwiększ niezawodność sieci zarówno dla nowych
jak i starszych aplikacji PROFIBUS. Z biegiem lat jakość sygnały PROFIBUS
maleje, ma to na przykład związek ze starzeniem się komponentów
elektrycznych. Repeatery to proste w implementacji rozwiązanie, dzięki
któremu jednocześnie wzmocnimy sygnał jak i rozdzielimy aplikacje na róże
segmenty co samo w sobie zwiększa wydajność sieci. Zaletą repeaterów z serii
MULTIrep oprócz funkcji wzmocnienia sygnału jest również możliwość tłumienia
powstałych w danym segmencie zakłóceń co zapewnia największą możliwą
stabilność dla transmisji danych w sieci PROFIBUS.
Wykorzystanie wzmacniaczy pozwala w pełni wykorzystać możliwości sieci
PROFIBUS, na przykład zwiększyć długości linii lub liczbę urządzeń (31 +
wzmacniacz na dany segment sieci).
Najważniejsze zalety serii MULTIrep
Rozszerzenie aplikacji PROFIBUS do możliwych 126 urządzeń
Możliwość zmiany struktury sieci (topologia gwiazda)
Stabilizacja oraz regeneracja sygnału PROFIBUS
Sygnalizacja stanu magistrali sieci dzięki wbudowanym diodą LED
Izolacja oraz tłumienie powstałych w danym segmencie błędów
Regeneracja sygnału zapewniająca bezproblemową transmisję danych
Dzięki zastosowaniu repeaterów MULTIrep, sygnał napięciowy wymagany do
transmisji danych jest regenerowany w obu kierunkach linii i podnoszony do
poziomu normalnego dla sieci PROFIBUS. Zawartość sygnału pozostaje
niezmieniona. Zapewnia to bezproblemową transmisję danych w bardziej
rozbudowanych segmentach lub dla dłuższych odcinkach kabli.
Możliwość zastosowania topologii gwiazdy dla sieci PROFIBUS
Dzięki repeaterom PROFIBUS serii "MULTIrep" sieć może być podzielona na dwa,
pięć lub siedem galwanicznie izolowanych segmentów, w zależności od stopnia
rozbudowy. Pozwala to na tworzenie grup lokalnych, funkcjonalnych lub
technologicznych, w zależności od przeznaczenia. Układ wielu małych
segmentów z odświeżaniem sygnału przynosi wiele korzyści dla stabilnej pracy
sieci.
Zintegrowana szybka diagnostyka i filtrowanie błędów
Wszystkie repeatery z serii MULTIrep stale monitorują ruch telegramów
PROFIBUS. Występujące anomalie logiczne (błędne telegramy i powtórzenia
telegramów) lub fizyczne są sygnalizowane przez diodę LED. Dioda sygnalizuje
ogólnie, czy urządzenia podrzędne (slave) na danym kanale komunikują się i
czy są skonfigurowane bez błędów. W ten sposób można stale monitorować i
szybko sprawdzać stan danego segmentu sieci PROFIBUS.
