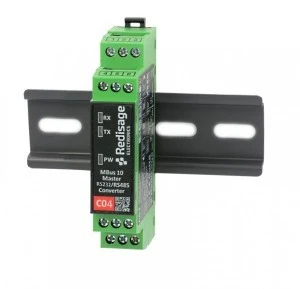

Konwerter M-Bus Master na RS-232/RS-485 aktywny, obsługa 10 urządzeń Slave, izolacja 1kV – Redisage C04
Redisage C04 to uniwersalny, przemysłowy konwerter sygnału M-Bus Master, który umożliwia odczyt danych z liczników energii (ciepła, wody, prądu, gazu) i przesyłanie ich do systemów nadrzędnych (BMS, PLC, PC) za pomocą standardu RS-232 lub RS-485. Urządzenie zostało zaprojektowane do obsługi segmentu sieci składającego się z maksymalnie 10 urządzeń typu Slave.
Model C04 wyróżnia się elastycznością – użytkownik ma do dyspozycji dwa porty wyjściowe (RS-232 oraz RS-485) i może wybrać, którego z nich chce użyć w danej aplikacji (porty nie mogą pracować jednocześnie). Interfejs RS-232 jest aktywny, co oznacza, że konwerter posiada wewnętrzną przetwornicę napięcia i nie obciąża linii danych urządzenia nadrzędnego, gwarantując stabilną transmisję.
Dzięki zastosowaniu izolacji galwanicznej 1 kV (1000 VDC), konwerter zapewnia najwyższy poziom bezpieczeństwa, chroniąc systemy sterowania przed przepięciami i zakłóceniami, które mogą wystąpić na magistrali M-Bus. Całość zamknięta jest w kompaktowej obudowie o szerokości zaledwie 1 modułu (1M), montowanej na szynę DIN.
Najważniejsze cechy i korzyści:
-
Wszechstronność: Jeden model obsługuje dwa najpopularniejsze standardy komunikacji przemysłowej: RS-232 oraz RS-485 (do wyboru przez użytkownika).
-
Tryb M-Bus Master: Obsługa do 10 liczników/urządzeń podrzędnych (Slave).
-
Aktywny interfejs RS-232: Wbudowany układ zasilania linii danych zapewnia kompatybilność z każdym sterownikiem PLC i komputerem.
-
Wysoka izolacja: Ochrona 1000 VDC między stroną M-Bus a interfejsami szeregowymi.
-
Odporność na zakłócenia: Zintegrowane układy EMC oraz ochrona ESD na liniach danych.
-
Elastyczne zasilanie: Możliwość zasilania napięciem stałym (12-30 VDC) lub zmiennym (24 VAC).
Ważna uwaga instalacyjna: W modelu C04 porty RS-232 i RS-485 współdzielą wewnętrzną magistralę urządzenia. Należy korzystać tylko z jednego interfejsu wyjściowego w danym momencie (nie podłączać obu jednocześnie).
Zastosowanie: Systemy BMS (Building Management Systems), zdalny odczyt liczników mediów w budownictwie mieszkaniowym i przemyśle, integracja ciepłomierzy ze sterownikami PLC.
