Przekaźniki czasowe

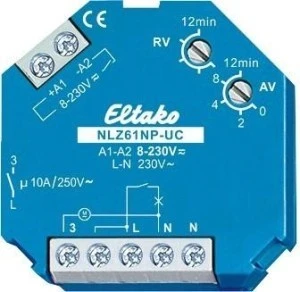

NLZ61NP-UC to podtynkowy wyłącznik z opóźnieniem wybiegu do wentylatorów w łazienkach i WC, montowany w puszce instalacyjnej. Załącza wentylator po nastawionym opóźnieniu od włączenia światła i wyłącza go po ustawionym czasie wybiegu. Sterowany jest wyłącznie napięciem uniwersalnym 8–230 V UC, galwanicznie oddzielonym od zasilania 230 V.
Najważniejsze cechy
- czas wybiegu 1–12 min (górny przełącznik) i opóźnienie zadziałania 0–12 min (dolny przełącznik)
- przekaźnik bistabilny – brak strat w cewce i nagrzewania w stanie załączonym
- łączenie w przejściu przez zero, bezgłośne odmierzanie czasu
- może być sterowany przez wszystkie ściemniacze EUD12 i EUD61, także przy najmniejszej jasności
- wymiary 45 × 45 × 18 mm – do zabudowy w puszce instalacyjnej
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 10 A / 250 V AC |
|---|
| Obciążenie indukcyjne | 650 W (cos φ = 0,6, prąd załączeniowy ≤ 35 A) |
|---|
| Napięcie sterownicze | 8–230 V UC, galwanicznie oddzielone |
|---|
| Zasilanie i napięcie łączeniowe | 230 V |
|---|
| Czas wybiegu / opóźnienie zadziałania | 1–12 min / 0–12 min |
|---|
| Strata w czuwaniu | 0,7 W |
|---|
| Wymiary | 45 × 45 × 18 mm |
|---|
| Przekrój przewodu | jedna żyła do 4 mm², dwie żyły po 1,5 mm² |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura w miejscu montażu | −20…+50 °C |
|---|
Zastosowanie
Wentylacja łazienek i WC tam, gdzie nie ma miejsca w rozdzielnicy albo wentylator dokłada się przy remoncie – wyłącznik montuje się w puszce. W odróżnieniu od wersji modułowej NLZ12NP nie ma przełącznika stałe ZAŁ / stałe WYŁ ani osobnego wejścia 230 V, a zestyk ma 10 A zamiast 16 A.
Pytania z montażu
Czy od razu po montażu podłączyć wentylator?
Nie od razu. Wyłącznik ma przekaźnik bistabilny – po instalacji trzeba odczekać na krótką automatyczną synchronizację, zanim wentylator zostanie podłączony do sieci.
Czy mogę sterować nim zwykłym łącznikiem 230 V?
Tak. Wejście przyjmuje napięcie uniwersalne 8–230 V UC, w tym 230 V, i jest galwanicznie oddzielone od zasilania.
