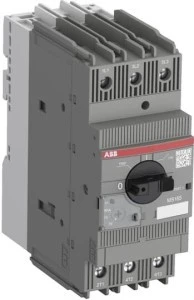

Wyłącznik silnikowy MS165-80 70 ... 80 A 1SAM451000R1019
MS165-80 to manualny wyłącznik silnikowy (motor-protective circuit-breaker) przeznaczony do zabezpieczania silników elektrycznych o mocy do 45 kW przy 400 V. Urządzenie zapewnia konfigurację nastawy prądu w zakresie 70–80 A i jest przeznaczone do stosowania w rozdzielnicach oraz napędach przemysłowych.
Cechy techniczne
- Zakres nastawy prądu: 70–80 A; znamionowy prąd pracy do 80 A.
- Znamionowa moc przy AC-3 (400 V): 45 kW.
- Klasa zadziałania: 10 (ochrona przed przeciążeniem zgodna z wymaganiami napędów).
- Zdolność przerywania zwarć: do 100 kA.
- Funkcje: zabezpieczenie termiczne z kompensacją temperatury, wykrywanie braku fazy/nieprawidłowego rozkładu prądów, manualne rozłączenie z obrotowym uchwytem i wskaźnikiem pozycji.
- Montaż: na szynie DIN; konstrukcja przystosowana do montażu w rozdzielnicach przemysłowych.
- Odporność mechaniczna: projektowany z uwzględnieniem wibracji i wstrząsów typowych dla instalacji przemysłowych.
- Zakres temperatur pracy: -25 °C do +70 °C.
- Możliwość rozbudowy: dostępne akcesoria — styki pomocnicze, styki sygnalizacyjne, wyzwalacze niskonapięciowe (undervoltage release) oraz inne elementy sterujące.
- Zgodność konstrukcji z normami przemysłowymi (m.in. IEC/EN, UL) stosowanymi w układach napędowych.
Zastosowanie produktu
- Ochrona i sterowanie silników asynchronicznych w układach napędowych do 45 kW (400 V) — pompy, wentylatory, kompresory, przenośniki.
- Stosowanie w rozdzielnicach przemysłowych i panelach sterowniczych jako element startera silnikowego.
- Zastosowanie w maszynach i liniach produkcyjnych wymagających zabezpieczenia przed przeciążeniem i brakiem fazy.
- Integracja z systemami sygnalizacji i zdalnego odłączania przy użyciu styków pomocniczych i wyzwalaczy niskonapięciowych.
