Dane techniczne:
- prąd znamionowy: 32A
- charakterystyka wyzwalania: C
- prąd znamionowy zwarciowy (Icu): 6kA
- napięcie znamionowe: 500V DC
- znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV
- liczba biegunów: 2P
- liczba modułów: 2
- stopień ochrony: IP 20
- temp. składowania: -30/+70°C
- temp. pracy: -30/+50°C
- montaż na szynie: TH-35
- maksymalny przekrój przewodów łączeniowych: 16 mm²
- moment dokręcenia zacisków łączeniowych: 2.5 Nm
- możliwość podłączenia za pomocą szyn grzebieniowych typu pin

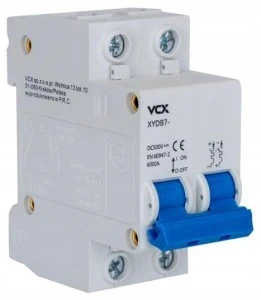

Wyłączniki nadprądowe 500V DC, model: XYDB7 przeznaczone są do zabezpieczania obwodów prądu stałego przed skutkami przeciążeń i zwarć, chroniąc przewody oraz odbiorniki energii elektrycznej.
Wyłączniki nadprądowe 500 V DC, 2 – polowe – model: XYDB7 zapewniają bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
- Wykonanie zgodnie z normą IEC/EN 60947-2
- Może być montowany wyłącznie przez osoby uprawione – przed montażem należy odłączyć zasilanie.
