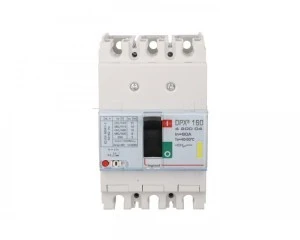

Wyłącznik mocy 80A 3P 16kA DPX3 160 420004
Wyłącznik mocy DPX3 160 (80 A, 3P, 16 kA) to termiczno-magnetyczne urządzenie ochronne przeznaczone do zabezpieczania obwodów głównych w instalacjach przemysłowych i usługowych. Stosowany jako wyłącznik znamionowy do rozdzielnic i aparatów zasilających na sieć 400 V AC.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 80 A
- Liczba biegunów: 3 (trójfazowy)
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 16 kA
- Rodzaj wyzwalacza: termiczno-magnetyczny (wyzwalacz przeciążeniowy i zwarciowy)
- Stopień ochrony: IP40
- Przyłącza obwodów głównych: zaciski z tyłu; rodzaj przyłącza: uchwyt zaciskowy
- Element przełączający: dźwignia
- Montaż: urządzenie mocowane na stałe; odpowiedni do montażu na szynie DIN (np. TH35)
- Brak wbudowanego napędu silnikowego i brak opcji napędu silnikowego
- Brak wyzwalacza podnapięciowego oraz brak wskaźnika wyłączenia
- Brak zintegrowanego zabezpieczenia przed zwarciem doziemnym
- Przeznaczony do pracy w typowych warunkach instalacyjnych (temperatura otoczenia do 40°C)
- Dostępne akcesoria: zestawy włączników, mechanizmy blokady, końcówki przyłączeniowe
Zastosowanie
- Ochrona głównych obwodów zasilających w zakładach przemysłowych i obiektach usługowych
- Zasilanie rozdzielnic głównych i podsieci dystrybucyjnych wymagających 80 A i zdolności zwarciowej 16 kA
- Instalacje maszynowe oraz systemy zasilania awaryjnego, gdzie wymagane są wyłączniki termiczno-magnetyczne
- Panele sterownicze i szafy rozdzielcze montowane na stałe z możliwością zamocowania na szynie DIN
