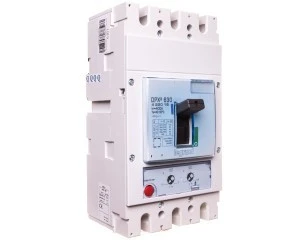

Wyłącznik mocy 400A 3P 50kA DPX3 630 TM 422016
Wyłącznik mocy DPX3 630 TM 422016 to trójpolowy wyłącznik nadprądowy o znamionowym prądzie 400 A, przeznaczony do ochrony i łączenia głównych obwodów zasilających w rozdzielnicach przemysłowych i komercyjnych. Konstrukcja modułowa serii DPX3 umożliwia integrację z akcesoriami systemowymi.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 400 A; liczba biegunów: 3P.
- Zakres nastawy wyzwalacza przeciążeniowego: 320–400 A.
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego: 2 000–4 000 A.
- Znamionowa zwarciowa zdolność łączeniowa (Icu) przy 400 V, 50 Hz: 50 kA.
- Stopień ochrony: IP20.
- Przyłącza obwodów głównych: dostęp z przodu, połączenie śrubowe.
- Rodzaj elementu przełączającego: dźwignia.
- Budowa: urządzenie mocowane na stałe (montaż stały).
- Opcjonalny napęd silnikowy: tak (możliwość instalacji napędu jako akcesorium).
Zastosowanie
- Główne i sekcyjne rozdzielnice zasilania w instalacjach przemysłowych i komercyjnych.
- Ochrona wyjść transformatorów i głównych linii zasilających.
- Zabezpieczanie obwodów napędowych oraz rozdziałów mocy w zakładach produkcyjnych.
- Stosowanie w szafach sterowniczych i panelach energetycznych wymagających zdolności łączeniowej 50 kA.
