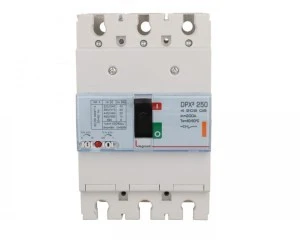

Wyłącznik mocy 3P 200A 25kA DPX3 250 420208
Wyłącznik mocy DPX3 250 (3P, 200 A, 25 kA) to termiczno?magnetyczne urządzenie przeznaczone do ochrony obwodów trójfazowych w instalacjach przemysłowych i komercyjnych. Może pełnić funkcję wyłącznika głównego lub zabezpieczenia liniowego w rozdzielnicach i panelach zasilających.
- Znamionowy prąd ciągły (Iu): 200 A
- Liczba biegunów: 3
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 25 kA
- Rodzaj zabezpieczenia: element termiczny (przeciążeniowy) oraz elektromagnetyczny (zwarciowy)
- Zakres nastawy wyzwalacza przeciążeniowego: 160–200 A
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego: 1000–2000 A
- Stopień ochrony: IP20
- Przyłącza obwodów głównych: z tyłu, połączenie śrubowe
- Element przełączający: dźwignia (ręczna obsługa); brak wbudowanego napędu silnikowego, dostępny opcjonalny napęd
- Styków pomocniczych: brak (zwiernych, rozwiernych i przełącznych = 0)
- Montaż: możliwy montaż na szynie DIN; kompletne urządzenie w obudowie
- Dodatkowe cechy: brak zintegrowanego zabezpieczenia przed zwarciem doziemnym oraz brak wyzwalacza podnapięciowego i wskaźnika wyłączenia
- Ochrona obwodów głównych i odgałęzien? w rozdzielnicach przemysłowych i komercyjnych
- Zabezpieczenie zasilania silników i obwodów o dużych prądach rozruchowych jako wyłącznik liniowy
- Stosowanie jako wyłącznik główny w szafach sterowniczych, agregatach prądotwórczych i panelach rozdzielczych
- Koordynacja zabezpieczeń w układach selektywnych wraz z zabezpieczeniami nadrzędnymi i podrzędnymi
- Integracja z systemami rozdziału energii oraz możliwość rozbudowy o akcesoria pomocnicze (np. napęd silnikowy, styki pomocnicze) w zależności od potrzeb instalacji
