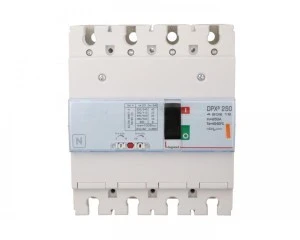

Wyłącznik mocy 250A 4P 25kA DPX3 250 420219
Wyłącznik mocy DPX3 250 o znamionowym prądzie 250 A i 4 biegunach to wyłącznik termomagnetyczny przeznaczony do ochrony obwodów przemysłowych i usługowych; stosowany jako wyłącznik główny lub zabezpieczenie grupowe w rozdzielnicach niskiego napięcia.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 250 A.
- Liczba biegunów: 4P (cztery bieguny stu procentowych).
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 25 kA.
- Typ działania: wyłącznik termomagnetyczny z wyzwalaczami przeciążeniowymi i zwarciowymi; mechanizm typu 'trip?free' (nie pozwala na podtrzymanie załączenia przy trwającym przeciążeniu).
- Stopień ochrony: IP40.
- Przyłącza obwodów głównych: z tyłu, zaciski kablowe (zacisk śrubowy).
- Rodzaj elementu przełączającego: dźwignia (manualny ręczny napęd).
- Montaż: urządzenie mocowane na stałe; możliwość montażu na szynie DIN lub na podstawie montażowej zgodnie z układem instalacji.
- Funkcje opcjonalne/ograniczenia: brak wbudowanego napędu silnikowego; brak opcjonalnego napędu silnikowego; brak wyzwalacza podnapięciowego; brak zintegrowanego zabezpieczenia przed zwarciem doziemnym; brak wskaźnika wyłączenia.
- Zgodność konstrukcyjna z normami wyłączników niskiego napięcia (rodzajowe odniesienia do serii DPX3 i norm IEC/EN stosowanych w tej klasie urządzeń).
- Dostępne akcesoria serii DPX3: rozłączniki pomocnicze, uchwyty obrotowe, elementy blokujące i akcesoria do montażu.
Zastosowanie produktu
- Jako wyłącznik główny w rozdzielnicach niskiego napięcia w zakładach przemysłowych i obiektach usługowych.
- Ochrona grup odbiorczych i zasilanie obwodów maszyn oraz napędów o prądzie znamionowym do 250 A.
- Zastosowanie w rozdzielniach głównych, tablicach rozdzielczych i systemach zasilania awaryjnego, gdzie wymagane są wyłączniki termomagnetyczne z zdolnością łączeniową 25 kA.
- Integracja z systemami sterowania i zabezpieczeń przy użyciu dostępnych akcesoriów pomocniczych (rozłączniki, blokady, uchwyty).
