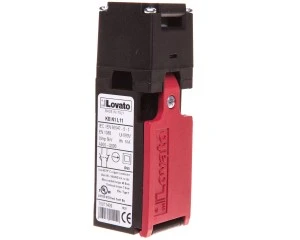

Wyłącznik krańcowy z kluczem, klucz prosty, 1Z 1R zestyki wolnoprzełączające KBN1L11

Wyłączniki krańcowe LOVATO Electric zaprojektowano tak, by spełniały wymogi szybkiej instalacji, prostoty okablowania i ustawiania, modułowości, trwałości i stałej niezawodności. Zdejmowaną pokrywę korpusu zamontowano u dołu na zawiasach. Głowice można osiowo obracać o kąt 90°. Układy zestyków pomocniczych są wyjmowane i wymienne, co zapewnia znaczne uproszczenie okablowania.

Charakterystyka robocza

– maksymalna częstość załączeń: 3600 cykli/h

– prędkość przełączania: 0,5...1,5 m/s

– trwałość mechaniczna: >100 000 cykli

– B10d: 100 000 cykli

– znamionowy prąd termiczny umowny Ith: 10A

– przeznaczenie według IEC/EN/BS 60947-5-1: A600 Q600

– znamionowe napięcie izolacji Ui: 690VAC

– znamionowe napięcie udarowe wytrzymywane Uimp: 6kV

– klasa izolacji II

– rezystancja styków: <10mΩ

– zabezpieczenie zwarciowe: bezpiecznik 10A gG

– obudowa z samogasnącego termoplastycznego polimeru o podwójnej izolacji

– wejście przewodów: standardowo dostarczane M20; dostępne na zamówienie PG13.5 (patrz przypisy)

– siła robocza: 8N

– podłączenie przewodów: samozwalniający zacisk śrubowy

– moment obrotowy dokręcania:

• montaż obudowy wyłącznika: 2,5Nm

• zestyki: 0,8Nm

• pokrywa: 0,8Nm

– przekrój przewodu: 1 lub 2 przewody, maks. 2,5mm² /16-14AWG

– warunki otoczenia:

• temperatura pracy: -25...+70°C

• temperatura składowania: -40...+70°C

• stopień zanieczyszczenia: 3.

• stopień ochrony IP20 dla zacisków

• stopień ochrony IP65 dla obudowy.

Certyfikaty: cULus, EAC, CCC.

Zgodne z normami: EN/BS 50047, IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, IEC/EN/BS 60204-1, UL508, CSA C22.2 nr 14.
