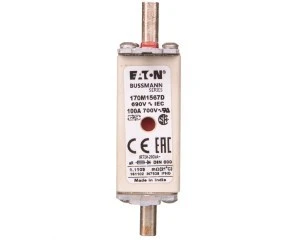

Wkładka bezpiecznikowa DIN000 100A gR 690V 170M1567D
Wkładka bezpiecznikowa 170M1567D to szybka wkładka topikowa o prądzie znamionowym 100 A i napięciu pracy do 690 V AC, przeznaczona przede wszystkim do ochrony elementów półprzewodnikowych w układach energoelektronicznych.
Cechy techniczne
- Prąd znamionowy: 100 A
- Napięcie znamionowe: 690 V AC
- Charakterystyka: aR – ochrona półprzewodników (class aR)
- Rozmiar/odpowiednik: NH000 (DIN000), kwadratowy korpus ze stykami nożowymi
- Zdolność wyłączania: 200 kA
- Typ: szybka (wysoka prędkość zadziałania) przeznaczona do ochrony półprzewodników
- Wskaźnik zadziałania: wskaźnik kombinowany (podwójny)
- Akcesoria: możliwość montażu mikrowyłączników sygnalizacyjnych
- Wykonanie zgodne z normami DIN/IEC oraz zasadami konstrukcji wkładek topikowych (EN 60269)
- Dostępność rodziny wkładek w różnych rozmiarach i prądach (zależnie od modelu: 10 A ÷ 315 A)
Zastosowanie produktu
- Ochrona układów prostownikowych i mostków tyrystorowych (diody/thyristory)
- Zabezpieczenie falowników, przemienników częstotliwości i napędów DC/AC
- Stosowanie w rozdzielnicach i szafach sterowniczych dla ochrony elementów półprzewodnikowych
- Ochrona układów zasilania impulsowego i energoelektronicznych modułów mocy
- Integracja z systemami sygnalizacji zadziałania poprzez opcjonalne mikrowyłączniki
