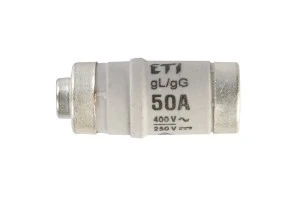

Wkładka bezpiecznikowa D02 50A gG 400V AC/250V DC E18 002212004

Wkładki topikowe typu DO zwane także bezpiecznikami małogabarytowymi przeznaczone są do zabezpieczania instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń oraz przed porażeniem prądem elektrycznym. Przepływ prądu o wartości większej od wartości granicznej powoduje przepalenie topika wkładki i w konsekwencji przerwanie obwodu. Ponowne załączenie zasilania powinno być dokonane po wcześniejszym sprawdzeniu powodu przepalenia wkładki, wyeliminowaniu przyczyny i wymianie uszkodzonej wkładki na nową. Naprawianie i ponowne wykorzystywanie wkładek jest niedozwolone. Wkładka o numerze katalogowym 002212004 produkcji firmy ETI wyprodukowano na prąd znamionowy 50A i napięcie 400V. Wielkość wkładki oznaczana jest symbolem DO2 co wskazuje do jakich podstaw i rozłączników bezpiecznikowych będzie pasować. Jest to wkładka topikowa małogabarytowa o zwłocznej charakterystyce czasowo-prądowej typu gL. Wkładki o tej popularnej charakterystyce stosowane są do zabezpieczania urządzeń, kabli i przewodów elektrycznych w mieszkaniach, domach, przemyśle i energetyce. Zdolność wyłączeniowa spodziewanego prądu zwarciowego dla tego typu wkładek wynosi co najmniej 50kA dla prądu zmiennego. Wkładki wielkości DO2 przeznaczone są do montażu w gniazdach E18 lub w rozłącznikach bezpiecznikowych np. STV DO2. Montaż wkładki jest stosunkowo prosty i nie jest do tego wymagane odpowiednie przygotowanie dlatego wymiana może zostać wykonana nawet przez osoby nie będące specjalistami. Jedna sztuka wkładki waży zaledwie 13g.
