Wkładka bezpiecznikowa 35A DIII gG / BiWtz 500V E33 002313401

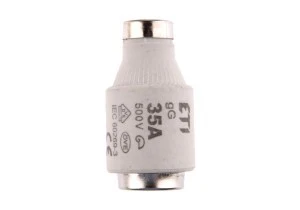

Wkładka topikowa DIII E33 35A 500V gG BIWTZ stosowna jest przez instalatorów i domowych majsterkowiczów do zabezpieczania instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń oraz przed porażeniem prądem elektrycznym. W sytuacji gdy wartość prądu przepływającego przez wkładkę zabezpieczającą obwód przekroczy wartość graniczną spowoduje przepalenie topika wkładki i w konsekwencji przerwanie obwodu. Ponowne załączenie zasilania powinno być dokonane po uprzednim sprawdzeniu powodu przepalenia wkładki, wyeliminowaniu przyczyny i wymienia uszkodzonej wkładki na nową. Naprawianie i ponowne wykorzystywanie wkładek jest niedozwolone. Wkładka o numerze katalogowym 02313401 produkcji firmy ETI wyprodukowano na prąd znamionowy 35A i napięcie 500V. Wielkość wkładki oznaczana jest symbolem DIII co oznacza, że pasuje do gniazd bezpiecznikowych typu E33. Jest to wkładka topikowa o zwłocznej charakterystyce czasowo-prądowej typu gG. Wkładki o tej charakterystyce stosowane są najczęściej do zabezpieczania obwodów elektrycznych w których mogą wystąpić chwilowe przeciążenia np. rozruch silnika elektrycznego. Zdolność wyłączeniowa spodziewanego prądu zwarciowego dla tego typu wkładek wynosi co najmniej 50kA dla prądu zmiennego. Wkładki wielkości DIII przeznaczone są do montażu w gniazdach bezpiecznikowych typu E33. Wkładki bezpiecznikowe typu D mogą zostać włożone tylko do gniazda z wstawkami kalibrowymi o prądzie znamionowym równym lub większym od tego jaki ma wkładka bezpiecznikowa i dzięki temu mogą się z nimi bezpiecznie obchodzić osoby niewykwalifikowane. Waga jednej sztuki wkładki wynosi 48 gramy.
