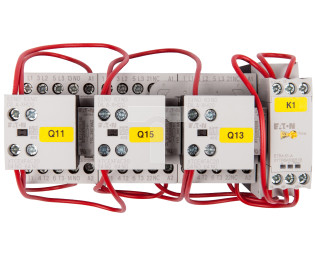

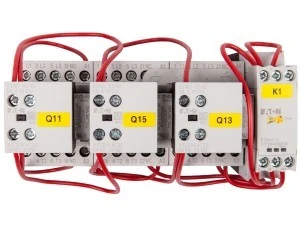

Układ gwiazda‑trójkąt 11kW 22A 400V AC‑3 SDAINLM22 278336

Cena:
Ikona o nazwie IconStockAvailable
3 szt.
Ikona o nazwie IconShippingAvailable
Wysyłka w 24h

Układ gwiazda-trójkąt (delta-star) to popularny sposób rozruchu silników elektrycznych. Układ ten jest stosowany w celu zmniejszenia prądu rozruchowego silnika, co pozwala na ochronę elementów sieci oraz obniżenie szczytowego obciążenia.

W układzie gwiazda-trójkąt, silnik jest początkowo podłączony w konfiguracji gwiazdy (Y), co pozwala na zmniejszenie prądu rozruchowego do 1/3 wartości prądu rozruchowego w układzie bezpośredniego. Po osiągnięciu przez silnik odpowiedniej prędkości, układ zostaje przekształcony w konfigurację trójkąta (delta), która pozwala na osiągnięcie pełnej mocy silnika.

W przypadku zastosowania układu gwiazda-trójkąt dla tego silnika, należy użyć odpowiedniego sterownika oraz układu zabezpieczającego, aby kontrolować proces rozruchu oraz chronić silnik przed przeciążeniem lub innymi problemami.

Dane techniczne

CN
85364900
Funkcja
Układ gwiazda-trójkąt
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
230
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
240
Znamionowe napięcie sterowania Us dla DC [V] od
0
Stopień ochrony (IP)
IP20
Rodzaj napięcia sterowania
AC
PKWiU
27.12.24.0
Znamionowa moc pracy przy AC-3, 400 V [kW]
11
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
230
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
240
Znamionowe napięcie sterowania Us dla DC [V] do
0
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe

Dane logistyczne

Ean
4015082783365
Szerokość opakowania [mm]
140
Waga z opakowaniem [kg]
1.1
Wysokość opakowania [mm]
95
Długość opakowania [mm]
165
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent / Podmiot odpowiedzialny

EATON ELECTRIC SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
ul. Galaktyczna 30, 80-299 Gdańsk
Zamowienia@Eaton.com
https://www.eaton.com/pl/pl-pl.html
