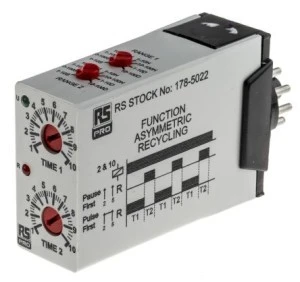

Timer Relay 2 funkcyjny DPDT DPDT 12 → 240V ac/dc

Maksymalne napięcie = 12 → 240V ac/dc
Typ montażu = Wciskane
Liczba funkcji zegara = 2
Przyrost czasu = Dni, godziny, minuty, sekundy
Zasilacz = Zewnętrzne
Konfiguracja styków = DPDT
Maksymalne napięcie = 8A
Typ złącza = Złącze 11-stykowe
Maksymalne napięcie = 12V ac/dc
Maksymalna temperatura robocza = +65°C

11-pinowa wtyczka asymetrycznego cyklicznego licznika czasu DPCO. Przełącznik służy do wyboru ośmiu różnych zakresów czasu od 1 s do 100 dni niezależnie w T1 i T2, dokładny wybór czasu w wybranym zakresie jest następnie dokonywany za pomocą dwóch potencjometrów procentowych. Zielona dioda LED zasilania świeci wraz z czerwoną diodą LED informującą o stanie wyjścia przekaźnika. Wszystkie szczegóły styku i informacje o funkcji są wyraźnie oznaczone po bokach obudowy. Najpierw pauza - synchronizacja jest inicjowana przez zasilanie styków 2 i 10. Rozpocznie się synchronizacja, aby zasilić styki przekaźnika, a następnie razy, aby odłączyć styki przekaźnika. Cykl ten trwa tak długo, jak zasilanie jest podłączone. Niezależnie można wybrać okres czasu zarówno na zasilenie, jak i odżywienie (T1 i T2). Jeśli zasilanie zostanie odłączone w dowolnym punkcie cyklu, pozostały czas zostanie anulowany, a styki przekaźnika zostaną zasilone, zasilanie zostanie odłączone. Najpierw impulsowo - Idealnie tak samo, jak powyżej, ale na zewnątrz styki 2 i 5 muszą być zamontowane woltowe wolne ogniwo. Po podłączeniu zasilania do styków 2 i 10 styki przekaźnika natychmiast się zasilają, a następnie czas na wyłączenie zasilania.
