TIMER PROGRAMATOR PRZEKAŹNIK CZASOWY ZEGAR CZASÓWKA 230V 1500W T3230

Wersja zmostokowana. Styk S1 ze stykiem L

Moduł elektroniczny z funkcjami czasowego włączania, wyłączania z opóźnieniem oraz pracy cyklicznej. Urządzenie jest zamknięte w eleganckiej obudowie panelowej, idealnej do montażu na froncie urządzeń.

Główne zalety modułu:

• Łatwa instalacja i programowanie – intuicyjny interfejs pozwala na szybkie ustawienie funkcji.
• Dwa wyświetlacze LED – czytelne wskazania czasu i ustawień.
• Wygodne przyciski sterujące – precyzyjna kontrola parametrów pracy.

Moduł sprawdzi się w różnych zastosowaniach, zapewniając niezawodne działanie i prostotę obsługi. Idealny wybór dla osób ceniących funkcjonalność i estetykę wykonania.

⚙️ Parametry techniczne:

• Zasilanie wejściowe/wyjściowe: AC 110-240V
• Maksymalna obciążenie: 1500W / 7A
• Realizowane funkcje: załączenie z opóźnieniem, czasowe włączenie, praca cykliczna
• zakresy regulacji czasu (do wyboru): 0-999s | 0-999minut | 0-999godzin
• Pamięć ustawień po utracie zasilania

✅ Wymiary:

• Szerokość: 77mm
• Wysokość: 42mm
• Głębokość: 26mm
• Waga: 44g

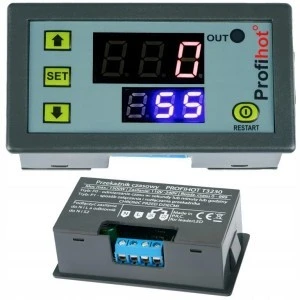

⚒ Opis budowy programatora ⚒

1. Timer 1 ( T1 )
2. Przycisk +
3. Przycisk programowania
4. Przycisk -
5. Kontrolka pracy obwodu
6. Timer 2 ( T2 )
7. Przycisk wzbudzania pracy urządzenia lub zatrzymania odliczania

✅ Funkcje urządzenia

Sterownik oferuje pięć podstawowych funkcji przełączania:

1. Opóźnione włączenie przekaźnika:

   Przekaźnik przełącza się po upływie ustawionego czasu T1.

2. Wyłączenie przekaźnika po czasie:

   Przekaźnik aktywuje się od razu po uruchomieniu modułu, a następnie wyłącza po czasie T1.

3. Opóźnione włączenie i wyłączenie przekaźnika (jednorazowe działanie):

   Przekaźnik przełącza się po czasie T1 i wraca do pozycji wyjściowej po upływie dodatkowego czasu T2.

4. Opóźnione wyłączenie i włączenie przekaźnika (jednorazowe działanie):

   Przekaźnik aktywuje się natychmiast, wyłącza po czasie T1, a następnie włącza się ponownie po upływie czasu T2.

5. Cykliczna praca przekaźnika:

   Przekaźnik przełącza się i zwalnia w powtarzającym się cyklu:

   Po czasie T1 przekaźnik zmienia stan.

   Po czasie T2 wraca do pozycji wyjściowej.

   Cykl powtarza się, dopóki moduł jest włączony.

✅Instrukcja programowania modułu przełącznika

Po uruchomieniu urządzenia na ekranie wyświetli się ostatnie zapisane ustawienie. Aby zmienić czas lub tryb pracy, wykonaj poniższe kroki:

1. Ustawienie czasu:

   Naciśnij przycisk SET, aby przejść do edycji.

   Użyj przycisków strzałek, aby dostosować wartość czasu.

   Ekrany LED będą mrugać podczas przełączania między trybami T1 i T2.

   Po ustawieniu odpowiednich wartości naciśnij ponownie SET, aby potwierdzić.

   Po upływie 6 sekund urządzenie automatycznie zapisze ustawienia.

2. Programowanie trybu pracy:

   Przytrzymaj przycisk SET przez kilka sekund, aż na górnym ekranie pojawi się kod programu (np. P0).

   Użyj przycisku SET, aby przełączać się pomiędzy różnymi programami (P0 – P9).

   Wartości w każdym programie regulujesz za pomocą przycisków strzałek.

   Aby wyjść z ustawień, naciśnij przycisk Restart. Możesz także całkowicie wyłączyć urządzenie, przytrzymując ten przycisk.

3. Jednostki czasu w programie P0:

   P0—0: Czas T1 podawany w sekundach.

   P0—1: Czas T1 podawany w minutach.

   P0—2: Czas T1 podawany w godzinach.

Uwaga: Upewnij się, że zapisane ustawienia odpowiadają wymaganiom pracy urządzenia. Przyciski są intuicyjne w obsłudze, co pozwala na szybkie i łatwe dostosowanie modułu do indywidualnych potrzeb.

☝️ Podłączenie programatora.

Zasilanie urządzenia: STYKI N i L

STYK S1 JEST ZMOSTKOWANY ZE STYKIEM L

Przykład zastosowania:

Chcemy, aby nasza lampka była sterowana za pomocą programatora. Dysponujemy wtyczką do gniazdka z przewodem dwużyłowym.

1. Jedną żyłę przewodu możemy połączyć ze stykiem N i lampką
2. Drugą żyłę podłączamy do styku S2 oraz lampki

W ten sposób programator pełni rolę włącznika, który steruje pracą lampki.

☝️ P1—0: Opóźnienie przełączenia przekaźnika o czas T1

• Działanie: Po włączeniu urządzenia przekaźnik pozostaje w pozycji wyjściowej przez czas T1 (np. 5 sekund, 10 minut, 1 godzina).
• Po upływie tego czasu przekaźnik się przełącza (np. zamyka obwód).
• Funkcja kończy działanie po pierwszym przełączeniu.

Przykład: Jeśli ustawisz T1 = 10 sekund, przekaźnik przełączy się po 10 sekundach od uruchomienia modułu.

☝️ P1—1: Zwolnienie przekaźnika po upływie czasu T1

• Działanie: Po włączeniu urządzenia przekaźnik przełącza się od razu (np. zamyka obwód).
• Po upływie czasu T1 (np. 3 sekundy, 15 minut) przekaźnik powraca do pozycji wyjściowej (np. otwiera obwód).
• Funkcja kończy działanie po zwolnieniu przekaźnika.

Przykład: Jeśli ustawisz T1 = 5 minut, przekaźnik pozostanie zwarty przez 5 minut, a następnie się zwolni.

☝️ P1—2: Opóźnienie przełączenia przekaźnika o czas T1, a następnie zwolnienie po czasie T2

• Działanie:

  Po włączeniu urządzenia przekaźnik pozostaje w pozycji wyjściowej przez czas T1 (np. 10 sekund).

  Po upływie czasu T1, przekaźnik przełącza się (np. zamyka obwód).

  Po dodatkowym czasie T2 (np. 20 sekund), przekaźnik powraca do pozycji wyjściowej (np. otwiera obwód).

• Po zakończeniu tych kroków funkcja kończy działanie.

Przykład: Jeśli ustawisz T1 = 5 sekund i T2 = 15 sekund, przekaźnik zewrze się po 5 sekundach, a następnie zwolni po kolejnych 15 sekundach (łącznie 20 sekund pracy).

☝️ P1—3: Zwolnienie przekaźnika po czasie T1, a następnie przełączenie po czasie T2

• Działanie:

  Po włączeniu urządzenia przekaźnik przełącza się od razu (np. zamyka obwód).

  Po upływie czasu T1 (np. 10 sekund) przekaźnik powraca do pozycji wyjściowej (np. otwiera obwód).

  Po dodatkowym czasie T2 (np. 5 sekund) przekaźnik ponownie się przełącza.

• Po zakończeniu tych kroków funkcja kończy działanie.

Przykład: Jeśli ustawisz T1 = 10 sekund i T2 = 5 sekund, przekaźnik będzie zwarty przez pierwsze 10 sekund, zwolni na kolejne 5 sekund, a następnie znowu się zewrze.

☝️ P1—4: Przełączenie przekaźnika po czasie T1, a następnie zwolnienie po czasie T2 (cykliczna praca)

• Działanie:

  Po włączeniu urządzenia przekaźnik pozostaje w pozycji wyjściowej przez czas T1 (np. 5 sekund).

  Po upływie czasu T1, przekaźnik przełącza się (np. zamyka obwód).

  Po dodatkowym czasie T2 (np. 15 sekund), przekaźnik powraca do pozycji wyjściowej (np. otwiera obwód).

  Cykl powtarza się nieprzerwanie, dopóki urządzenie jest włączone.

Przykład: Jeśli ustawisz T1 = 10 sekund i T2 = 20 sekund, przekaźnik zewrze się po 10 sekundach, zwolni po kolejnych 20 sekundach, i cykl będzie się powtarzał.

☝️ P1—5: Zwolnienie przekaźnika po czasie T1, a następnie przełączenie po czasie T2 (cykliczna praca)

• Działanie:

  Po włączeniu urządzenia przekaźnik przełącza się od razu (np. zamyka obwód).

  Po upływie czasu T1 (np. 3 minuty) przekaźnik powraca do pozycji wyjściowej (np. otwiera obwód).

  Po dodatkowym czasie T2 (np. 10 sekund) przekaźnik ponownie się przełącza.

  Cykl powtarza się nieprzerwanie, dopóki urządzenie jest włączone.

Przykład: Jeśli ustawisz T1 = 2 minuty i T2 = 30 sekund, przekaźnik pozostanie zwarty przez 2 minuty, zwolni na 30 sekund, a następnie znowu się przełączy, powtarzając ten cykl.

☝️ Funkcja przycisku RESTART

Dłuższe przytrzymanie przycisku RESTART powoduje zatrzymanie odliczania czasu. Zwolnienie przycisku wznawia działanie modułu, rozpoczynając program od początku.
