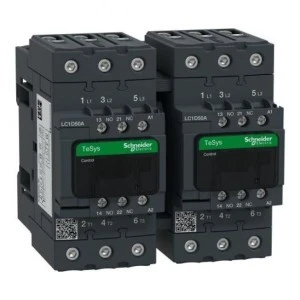

TeSys Deca Stycznik nawrotny I=50A AC‑3, napięcie cewki 120 V AC LC2D50AG7

Stycznik nawrotny I=50A [AC-3], napięcie cewki 120 V AC. Zakres: TeSys - opis skrócony: LC2D - zastosowanie: obciążenie rezystancyjne, sterowanie silnikiem - Kategoria użytkowania: AC-1, AC-3 - prezentacja urządzenia: zamontowany z rewersyjną szyną zasiliającą - liczba biegunów: 3P - kombinacja styków: 3 NO - [Ue] znamionowe napięcie pracy: <= 300 V DC dla obwód mocy, <= 690 V AC 25...400 Hz dla obwód mocy - [Ie] znamionowy prąd pracy: 50 A (<= 60 °C) przy <= 440 V AC AC-3 dla obwód mocy, 80 A (<= 60 °C) przy <= 440 V AC AC-1 dla obwód mocy - moc silnika w kW: 15 kW przy 220...230 V AC 50/60 Hz, 22 kW przy 380...400 V AC 50/60 Hz, 25 kW przy 415 V AC 50/60 Hz, 30 kW przy 440 V AC 50/60 Hz, 30 kW przy 500 V AC 50/60 Hz, 33 kW przy 660...690 V AC 50/60 Hz - moc silnika w KM: 15 HP przy 200/208 V AC 50/60 Hz dla 3 fazy silniki, 15 HP przy 230/240 V AC 50/60 Hz dla 3 fazy silniki, 3 HP przy 115 V AC 50/60 Hz dla 1 faza silniki, 40 HP przy 460/480 V AC 50/60 Hz dla 3 fazy silniki, 40 HP przy 575/600 V AC 50/60 Hz dla 3 fazy silniki, 7,5 HP przy 230/240 V AC 50/60 Hz dla 1 faza silniki - wbudowane styki pomocnicze: 1 NO + 1 NC - kategoria przepięć: III - [Ith] znamionowy prąd cieplny: 10 A przy <= 60 °C dla obwód sygnalizacyjny, 80 A przy <= 60 °C dla obwód mocy - Irms znamionowy prąd załączany: 140 A AC dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A DC dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 900 A przy 440 V dla obwód mocy zgodnie z IEC 60947 - [Icw] znamionowy wytrzymywany prąd krótkotrwały: 100 A 1 s obwód sygnalizacyjny, 120 A 500 ms obwód sygnalizacyjny, 140 A 100 ms obwód sygnalizacyjny, 208 A <= 40 °C 1 min. obwód mocy, 400 A <= 40 °C 10 s obwód mocy, 810 A <= 40 °C 1 s obwód mocy, 84 A <= 40 °C 10 min. obwód mocy - wartości znamionowe bezpiecznika skojarzonego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 100 A gG przy <= 690 V koordynacja typ 1 dla obwód mocy, 100 A gG przy <= 690 V koordynacja typ 2 dla obwód mocy - [Ui] napięcie znamionowe izolacji: 600 V dla obwód mocy certyfikaty CSA, 600 V dla obwód mocy certyfikaty UL, 600 V dla obwód sygnalizacyjny certyfikaty CSA, 600 V dla obwód sygnalizacyjny certyfikaty UL, 690 V dla obwód mocy zgodnie z IEC 60947-4-1, 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1 - trwałość elektryczna: 1,1 Mcykli 80 A AC-1 przy Ue <= 440 V, 1,45 Mcykli 50 A AC-3 przy Ue <= 440 V - strata mocy na biegun: 3,7 W AC-3, 9,6 W AC-1 - pokrywa ochronna: z - typ blokowania: mechaniczny - sposób montażu: płyta, szyna - normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certyfikaty: CCC, CSA, GOST, UL - rodzaj zacisków: obwód mocy: złącza śrobowe EverLink BTR 1 kabel (kable) 1...35 mm2 - sztywność kabla: giętki - bez końcówka przewodu, obwód mocy: złącza śrobowe EverLink BTR 1 kabel (kable) 1...35 mm2 - sztywność kabla: giętki - z końcówka przewodu, obwód mocy: złącza śrobowe EverLink BTR 1 kabel (kable) 1...35 mm2 - sztywność kabla: stały - bez końcówka przewodu, obwód mocy: złącza śrobowe EverLink BTR 2 kabel (kable) 1...25 mm2 - sztywność kabla: giętki - bez końcówka przewodu, obwód mocy: złącza śrobowe EverLink BTR 2 kabel (kable) 1...25 mm2 - sztywność kabla: giętki - z końcówka przewodu, obwód mocy: złącza śrobowe EverLink BTR 2 kabel (kable) 1...25 mm2 - sztywność kabla: stały - bez końcówka przewodu, Obwody sterowania: zaciski śrubowe 1 kabel (kable) 1...4 mm2 - sztywność kabla: giętki - bez końcówka przewodu, Obwody sterowania: zaciski śrubowe 1 kabel (kable) 1...4 mm2 - sztywność kabla: giętki - z końcówka przewodu, Obwody sterowania: zaciski śrubowe 1 kabel (kable) 1...4 mm2 - sztywność kabla: stały - bez końcówka przewodu, Obwody sterowania: zaciski śrubowe 2 kabel (kable) 1...2.5 mm2 - sztywność kabla: giętki - z końcówka przewodu, Obwody sterowania: zaciski śrubowe 2 kabel (kable) 1...4 mm2 - sztywność kabla: giętki - bez końcówka przewodu, Obwody sterowania: zaciski śrubowe 2 kabel (kable) 1...4 mm2 - sztywność kabla: stały - bez końcówka przewodu - moment dokręcania: obwód mocy: 5 N.m - wł złącza śrobowe EverLink BTR - przewód <= 25 mm2 sześciokątny 4 mm, obwód mocy: 8 N.m - wł złącza śrobowe EverLink BTR - przewód 25...35 mm2 sześciokątny 4 mm, Obwody sterowania: 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2, Obwody sterowania: 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem płaska O 6 mm - czas pracy: 12...26 ms CLOSING, 4...19 ms otwieranie - poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 - wytrzymałość mechaniczna: 6 Mcykli. Zalety: Przejmij kontrolę nad integracją. Oprócz nowego wyglądu, stycznik TeSys d zapewnia szybką i prostą instalację, zachowując swoje kompaktowe wymiary 45 i 55mm (40 do 65A), a także zgodność z międzynarodowymi normami. Wersje od 40 do 65A są wyposażone w EverLink, nową opatentowaną technologię przyłączy, która zapewnia stałą jakość zacisku nawet w przypadku pełzania przewodów.... Zastosowanie: Przemysł, infrastruktura, budownictwo, itd.:, Styczniki TeSys d zostały zaprojektowane do pełnej integracji z systemami sterowania, Można je użyć do tworzenia rozruszników silników w aplikacji dowolnego typu....
