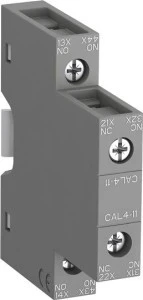

Styk pomocniczy 1Z 1R montaż boczny CAL4‑11 1SBN010120R1011
- Producent:ABB
- Seria produktu:CAL
- Indeks producenta:1SBN010120R1011
- Indeks TIM:0004-00011-08022
- Kategoria:Styki pomocnicze
Cena:
Styk pomocniczy CAL4-11
Dane techniczne
CN
85389099
Sposób montażu
Montaż boczny
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Odpowiedni do wyłącznika różnicowoprądowego
Nie
Odpowiedni do przekaźnika pomocniczego
Nie
Odpowiedni do wyłącznika nadprądowego
Nie
Odpowiedni do wyłącznika magnetycznego
Nie
Odpowiedni do wyłącznika silnikowego
Nie
Odpowiedni do przycisku tablicowego
Nie
Odpowiedni do wyłącznika bezpieczeństwa
Nie
Odpowiedni do elementu czołowego
Nie
Odpowiedni do stycznika instalacyjnego / przekaźnika instalacyjnego
Nie
Odpowiedni do wyłącznika nadprądowego / wyłącznika różnicowoprądowego
Nie
Odpowiedni do przekaźnika impulsowego
Nie
Liczba styków zwiernych
1
PKWiU
27.12.40.0
Znamionowy prąd pracy Ie dla AC-15, 230 V [A]
4
Odpowiedni do wyłącznika różnicowoprądowego z zabezpieczeniem nadprądowym
Nie
Odpowiedni do wiszącej stacji sterującej
Nie
Odpowiedni do przekaźnika impulsowego/bistabilnego
Nie
Odpowiedni do rozłącznika mocy
Nie
Odpowiedni do przekaźnika modułowego
Nie
Odpowiedni do łącznika krzywkowego
Nie
Odpowiedni do przełącznika skokowego
Nie
Do wyłącznika mocy
Nie
Odpowiedni do przełącznika wiszącego
Nie
Odpowiedni do stycznika mocy
Tak
Odpowiedni do wyłącznika pozycyjnego
Nie
Liczba styków rozwiernych
1
Liczba styków przełącznych
0
Dane logistyczne
Ean
3471523130043
Szerokość opakowania [mm]
65
Waga z opakowaniem [kg]
0.05
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
20
Długość opakowania [mm]
70
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Styk pomocniczy 1Z 1R montaż boczny CAL4-11 1SBN010120R1011
Styk pomocniczy CAL4-11 to modułowy blok styków przeznaczony do montażu bocznego na stycznikach mocy. Zapewnia jedną parę styków zwiernych (NO) i jedną parę styków rozwiernych (NC) do zastosowań sterowniczych i sygnalizacyjnych w rozdzielnicach i układach automatyki.
Cechy techniczne
- Konfiguracja styków: 1 styk zwierny (NO) + 1 styk rozwierny (NC); liczba styków przełącznych: 0.
- Montaż: montaż boczny, przystosowany do mocowania na stycznikach AF(C)09…96 oraz przekaźnikach stycznikowych NF(C)…
- Wymiary: 12 mm × 60 mm × 69,4 mm.
- Znamionowe napięcie pracy: do 690 V.
- Znamionowy prąd pracy Ie dla AC-15, 230 V: 4 A.
- Połączenie elektryczne: połączenie śrubowe (terminale śrubowe).
- Stopień ochrony: IP20.
- Wytrzymałość elektryczna: do 1200 cykli na godzinę (praca przerywana zgodnie z warunkami przemysłowymi).
- Przeznaczenie: dedykowany do współpracy ze stycznikami mocy.
Zastosowanie produktu
- Rozbudowa funkcji sterowniczych styczników mocy — sygnalizacja stanu załączenia/wyłączenia i realizacja logicznych obwodów pomocniczych.
- Aplikacje w rozdzielnicach przemysłowych i panelach sterowniczych wymagających bocznego montażu dodatkowych bloków stykowych.
- Sterowanie układami automatyki maszyn oraz obwodami interlock i sekwencjonowania.
- Nie stosować z wyłącznikami nadprądowymi, wyłącznikami różnicowoprądowymi, modułowymi przekaźnikami ani jako zamiennik innych typów łączników — produkt zaprojektowano do współpracy ze stycznikami mocy.
