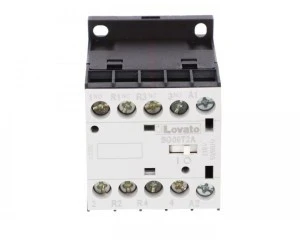

Stycznik pomocniczy 20A AC1 2Z 2R cewka 24VDC 11BG09T2D024

Stycznik 4 polowy, zestyki główne: 2Z (2 zwierne) + 2R (2 rozwierne), 20A w AC1.

Cewka 24 VDC

Prąd roboczy Ith wg IEC (AC1) [A]: 20

Prąd Ie/ moc robocza wg IEC (AC3) 400V [A/Kw]: 9A / 4.0Kw

Typ montażu: Śruba/szyna DIN 35 mm

Zaciski śrubowe

Podstawowe wyposażenie dodatkowe i akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): 11BGX1011 (1Z+1R), 11BGX1020 (2Z+0R), 11BGX1002 (0Z+2R), 11BGX1022 (2Z+2R), 11BGX1040 (4Z+0R), 11BGX1031 (3Z+1R), 11BGX1031 (1Z+3R), 11BGX1004 (0Z+4R)

- blokada mechaniczna (stycznik obok stycznika) - 11BGX5000

- filtry przeciwprzepięciowe: 11BGX77048 (warystor), 11BGX78225 (dioda)

Charakterystyka robocza

– znamionowe napięcie izolacji Ui: 690V

– znamionowy prąd termiczny Ith: 10A

– przeznaczenie wg UL/CSA i IEC/EN/BS 60947-5-1: A600-Q600

Uwaga: brak możliwości wymiany cewki w serii 11BG...

Temperatura pracy: -40...+60 ^oC

Temperatura składowania: -55...+70 ^oC

Montaż śrubami lub na szynie 35mm.

Certyfikaty i zgodności

Uzyskane certyfikaty: CCC, EAC, skatalogowane przez UL dla USA i Kanady (cULus - plik E93602) jako styczniki pomocnicze; RINA dla serii BF00.

Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 nr 60947-1, CSA C22.2 nr 60947-5-1

Tworzywa sztuczne zgodne z normą: IEC/EN/BS 60335;

Więcej informacji technicznych w karcie katalogowej - do pobrania poniżej.
