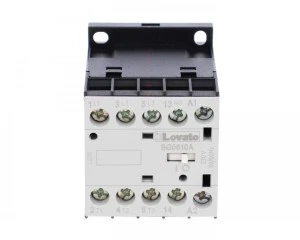

Stycznik mocy 3P 6A 2,2kW przy 400VAC AC3, cewka 230VAC 50/60Hz 1Z 0R 11BG0610A230
- Producent:LOVATO
- Seria produktu:STYCZNIKI BG
- Indeks producenta:11BG0610A230
- Indeks TIM:0001-00001-68823
- Kategoria:Styczniki mocy AC
- Ocena:
Cena:
Stycznik mocy, 3 polowy (3Z), zestyk pomocniczy 1Z, cewka 230 VAC
Prąd roboczy termiczny Ith 16 A
Prąd roboczy w AC3 (≤440V ≤55°C) 6 A
Prąd roboczy w AC-1 (≤40°C) 16 A, AC-1 (≤55°C) 14 A, AC-1 (≤70°C) 12 A
Prąd roboczy w AC-4 (400VAC) 3.3 A
Znamionowa moc robocza AC-3 (T≤55°C): 230 V - 1.5 kW, 400 V - 2.2 kW, 415 V - 2.4 kW, 440 V - 2.5 kW, 500 V - 3 kW, 690 V - 3 kW
Znamionowa moc robocza AC-1 (T≤40°C): 230 V - 6 kW, 400 V - 10 kW, 500 V - 13 kW, 690 V - 18 kW
Znamionowe napięcie izolacji Ui (EC/EN) 690 V
Znamionowe napięcie udarowe Uimp 6 kV
Pozycja montażowa normalna - płaszczyzna pionowa
Pozycja montażowa dozwolona - ±30°
Montaż - śruba/szyna DIN 35 mm
Temperatura pracy - min. -50 °C, maks. +70 °C
Temperatura składowania - min. -60 °C, maks. +80 °C
Dane techniczne
CN
8536508000
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
230
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
6
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych zwiernych
1
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
230
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
PKWiU
27.33.11.0
Znamionowa moc pracy przy AC-3, 400 V [kW]
2.2000
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
16
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Wersja modułowa
Rodzaj napięcia sterowania
AC
Dane logistyczne
Ean
8013975080139
Szerokość opakowania [mm]
60
Waga z opakowaniem [kg]
0.18
Wysokość opakowania [mm]
45
Długość opakowania [mm]
60
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
