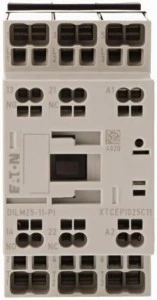

Stycznik mocy DILM25‑11(RDC24)‑PI DILM 3P 380 V 400 V 11 kW 1Z+1R 24 V DC Push‑In 199288
- Producent:EATON
- Seria produktu:PI
- Indeks producenta:199288
- Indeks TIM:0001-00015-48133
- Kategoria:Styczniki mocy AC
- Ocena:
Cena:
Stycznik mocy
DILM25‑11(RDC24)‑PI DILM 3P 380 V 400 V 11 kW 1Z+1R 24 V DC Push‑In
199288
Występują w dwóch technologiach łączeniowych — z zaciskami
śrubowymi oraz zaciskami wtykowymi Push‑in przyspieszającymi okablowanie.
Posiadają 1 wbudowany styk pomocniczy NO lub NC, styczniki
z zaciskami Push‑in mają dwa wbudowane styki pomocnicze NO oraz NC.
Styczniki sterowane napięciem stałym DC, posiadają wbudowany układ ochronny
w urządzeniu.
Styczniki sterowane poprzez napięcie DC, standardowo od 17A, mają
wbudowaną cewkę elektroniczną charakteryzującą się niskim poborem mocy.
Mogą być rozbudowywane o przednie styki pomocnicze oraz boczne
styczniki pomocnicze.
Mogą być łączone w prosty i szybki sposób z wyłącznikami
silnikowymi PKZ poprzez specjalny adapter mechaniczno‑elektryczny.
Zobacz video na temat styczników DILM
50% szybszy montaż niż przy użyciu innych zacisków.
Oszczędności kosztów przy instalacji i uruchomieniu.
Odporność na wibracje i wstrząsy.
Mniejszą potrzebę konserwacji.
Zabezpieczenie przed luzowaniem i wzrostem rezystancji.
Te same wymiary (szerokość i wysokość) co w stycznikach ze
śrubowymi zaciskami.
Pełną certyfikację CE/CCC/UL/CSA, umożliwiająca używanie ich jako
rozrusznika UL Typu E.
Sterowanie silnikami
Seria DILM służy do sterowania silnikami, czyli obciążeniami
indukcyjnymi.
Dla wszystkich branż przemysłu
Znajdują swoje zastosowanie w budowie maszyn, liniach
produkcyjnych, utrzymaniu ruchu, wszystkich branżach
przemysłu — do montażu w rozdzielnicach i panelach
sterowniczych urządzeń i maszyn.
Sterowanie odbiornikami rezystancyjnymi i oświetleniem
Dzięki wysokim parametrom technicznym styczniki DILM można wykorzystać
także do sterowania odbiornikami rezystancyjnymi (grzałki), czy różnego rodzaju
oświetleniem.
Kategoria użytkowa AC‑1 i AC‑3
Odpowiedni dla napięcia do 1 000 V
Niska moc trzymania i przyciągania cewki
Kompaktowy rozmiar
Styki pomocnicze: dwa NO, dwa NC
Liczba styków głównych zwiernych: 3
Liczba styków pomocniczych rozwiernych: 1
Rodzaj napięcia sterowniczego: DC
Rodzaj przyłącza obwodu głównego: Zacisk sprężynowy
Seria produktu: DILM
Wersja modułowa: Nie
Znamionowy prąd pracy Ie dla AC‑1, 400 V [A]: 45
Znamionowa moc pracy przy AC‑3, 400 V [kW]: 11
Znamionowy prąd pracy Ie przy AC‑3, 400 V [A]: 25
Nowo zastosowana technologia wtykowa Push‑in w stycznikach DILM pozwala na szybkie
i proste połączenie kabla z zaciskiem stycznika bez użycia
narzędzi — wystarczy jedno wciśnięcie! Pozwala to skrócić do minimum
etap instalacji i uruchomienia urządzenia. Ponadto zaciski wtykowe Push‑in
wytrzymują większe siły wyciągania niż konwencjonalne zaciski sprężynowe i są
bardzo odporne na wstrząsy oraz wibracje w stosunku
do zacisków śrubowych. Dzięki tym cechom zapewniają trwałe, skuteczne
i bezpieczne połączenie elektryczne.
Mogą być wykorzystywane do odłączenia sieci lokalnych, pracy
napędów sterowanych przetwornikami, przewodzenia prądów indukcyjnych
i pojemnościowych bez ich przełączania oraz izolacji galwanicznych części
systemów w przypadku zastosowania falowników/przetworników.
Narzędzie do doboru styczników, wyłączników silnikowych
oraz przekaźników przeciążeniowych do układów rozruchu bezpośredniego,
nawrotnego i typu gwiazda‑trójkąt.
Do wygodnego zawieszenia węża i innych akcesoriów
Praktyczny uchwyt na pistolet, dzięki któremu nie trzeba
trzymać go w ręku podczas transportu
Silnik indukcyjny chłodzony wodą jest do 10 razy
trwalszy niż silnik uniwersalny i dodatkowo pracuje ciszej
Napięcie pracy
Tory główne prądowe
Znamionowa moc pracy AC‑3 / 400 V [kW]
Liczba wbudowanych styków pomocniczych
Cewka sterująca
Wbudowany układ tłumiący
Styczniki mocy DILM7
Do 690VAC
3NO
3
1NO lub 1NC
Konwencjonalna AC i DC
Warystor w cewkach sterowanych DC
Styczniki mocy DILM9
Do 690VAC
3NO
4
1NO lub 1NC
Konwencjonalna AC i DC
Warystor w cewkach sterowanych DC
Styczniki mocy DILM12
Do 690VAC
3NO
5,5
1NO lub 1NC
Konwencjonalna AC i DC
Warystor w cewkach sterowanych DC
Styczniki mocy DILM15
Do 690VAC
3NO
7,5
1NO lub 1NC
Konwencjonalna AC i DC
Warystor w cewkach sterowanych DC
Styczniki mocy DILM17
Do 690VAC
3NO
7,5
1NO lub 1NC
Konwencjonalna AC, Elektroniczna DC o niskim zużyciu energii
i szerszym zakresie napięcia pracy
Warystor w cewkach sterowanych DC
Styczniki mocy DILM25
Do 690VAC
3NO
11
1NO lub 1NC
Konwencjonalna AC, Elektroniczna DC o niskim zużyciu energii
i szerszym zakresie napięcia pracy
Warystor w cewkach sterowanych DC
Styczniki mocy DILM32
Do 690VAC
3NO
15
1NO lub 1NC
Konwencjonalna AC, Elektroniczna DC o niskim zużyciu energii
i szerszym zakresie napięcia pracy
Warystor w cewkach sterowanych DC
Styczniki mocy DILM38
Do 690VAC
3NO
18,5
1NO lub 1NC
Konwencjonalna AC, Elektroniczna DC o niskim zużyciu
energii i szerszym zakresie napięcia pracy
Warystor w cewkach sterowanych DC
Układ ochronny w stycznikach sterowanych napięciem stałym DC jest
w standardzie w każdym styczniku DILM. Do najmniejszych styczników DILM7‑15 można zastosować dodatkowy układ diodowy zapobiegający pracy przy
odwrotnej polaryzacji DC (DILM12‑XPSD). Układ ochronny w stycznikach
sterowanych napięciem stałym AC jest w standardzie w każdym styczniku
od 115A wzwyż. Jeśli wymagany jest taki układ dla mniejszych styczników sterowanych AC,
występuje on jako dodatkowe akcesorium w różnych wersjach (RC, warystor,
warystor z sygnalizacją).
Styk pomocniczy NO stosuje się do układu samopodtrzymania
cewki przy załączeniu, np. z przycisków samopowrotnych (monostabilnych) lub/i do sygnalizacji położenia styków głównych stycznika. Styk pomocniczy NC stosuję
się do wykrywania uszkodzenia się torów głównych, np. zespawania się
w przypadku zwarcia. Najczęściej styk ten jest podłączany do wejść
monitorujących przekaźników bezpieczeństwa
Parametrem prawidłowego doboru jest kategoria pracy stycznika,
np. AC‑3 (rozruch silnika klatkowego asynchronicznego), prąd znamionowy
odbiornika oraz częstość jego załączeń na godzinę. W przypadku dużej
częstości załączeń należy przewymiarować stycznik.
Do styczników z zaciskami Push‑in można podłączyć linkę bez zarobionej końcówki tulejką, ale należy użyć do tego śrubokręta płaskiego
w celu odblokowania sprężyny. Styczniki z zaciskami śrubowymi mają
podwójną klatką zaciskową — pozwala to w prosty, wygodny
i bezpieczny sposób podłączać różne przekroje przewodów.
