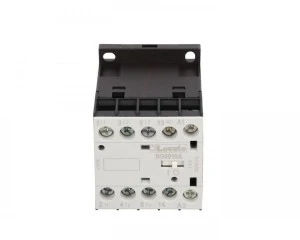

Stycznik mocy 3P 6A 2,2 kW przy 400VAC AC3, cewka 24VAC50/60Hz 1Z 0R 11BG0610A024
- Producent:LOVATO
- Seria produktu:STYCZNIKI BG
- Indeks producenta:11BG0610A024
- Indeks TIM:0001-00001-68822
- Kategoria:Styczniki mocy AC
- Ocena:
Cena:
Prąd roboczy termiczny Ith 16 A
Prąd roboczy Ie: AC-1 (≤40°C) 16 A, AC-1 (≤55°C) 14 A, AC-1 (≤70°C) 12 A, AC-3 (≤440V ≤55°C) 6 A, AC-4 (400V) 3.3 A
Znamionowa moc robocza AC-3 (T≤55°C): 230 V - 1.5 kW, 400 V - 2.2 kW, 415 V - 2.4 kW, 440 V - 2.5 kW, 500 V - 3 kW, 690 V - 3 kW
Znamionowa moc robocza AC-1 (T≤40°C): 230 V - 6 kW, 400 V - 10 kW, 500 V - 13 kW, 690 V - 18 kW
Znamionowe napięcie izolacji Ui IEC/EN 690 V
Znamionowe napięcie udarowe Uimp 6 kV
Pozycja montażowa normalna - płaszczyzna pionowa
Pozycja montażowa dozwolona - ±30°
Montaż - śruba/szyna DIN 35 mm
Temperatura pracy min. -50 °C, maks. +70 °C
Temperatura składowania min. -60 °C, maks. +80 °
Dane techniczne
CN
8536508000
Rodzaj napięcia sterowania
AC
Wersja modułowa
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
24
Liczba styków pomocniczych zwiernych
1
Liczba styków głównych zwiernych
3
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
16
PKWiU
27.33.11.0
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
24
Liczba styków pomocniczych rozwiernych
0
Liczba styków głównych rozwiernych
0
Znamionowa moc pracy przy AC-3, 400 V [kW]
2.2000
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
6
Dane logistyczne
Ean
8013975080016
Szerokość opakowania [mm]
60
Waga z opakowaniem [kg]
0.18
Wysokość opakowania [mm]
45
Długość opakowania [mm]
60
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
