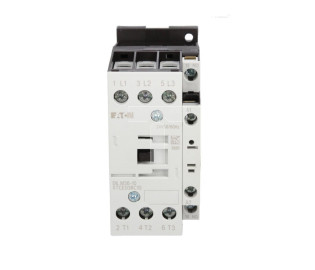

Stycznik mocy 38A 3P 24V AC 1Z 0R DILM38‑10(24V50/60HZ) 112432
- Producent:EATON
- Seria produktu:DILM
- Indeks producenta:112432
- Indeks TIM:1115-212AA-KM464
- Kategoria:Styczniki mocy AC
- Ocena:
Cena:
Stycznik mocy
DILM38‑10(24V50/60HZ)
38A 3P 24V AC 1Z 0R
38A 3P 24V AC 1Z 0R
112432
Występuje w technologii łączeniowej z zaciskami śrubowymi.
Posiadają 1 wbudowany styk pomocniczy NO lub NC, styczniki z zaciskami Push‑in mają dwa wbudowane styki pomocnicze NO oraz NC.
Styczniki sterowane napięciem stałym DC, posiadają wbudowany układ ochronny w urządzeniu.
Styczniki sterowane poprzez napięcie DC, standardowo od 17A, mają wbudowaną cewkę elektroniczną charakteryzującą się niskim poborem mocy.
Mogą być rozbudowywane o przednie styki pomocnicze oraz boczne styczniki pomocnicze.
Mogą być łączone w prosty i szybki sposób z wyłącznikami silnikowymi PKZ poprzez specjalny adapter mechaniczno‑elektryczny.
Sterowanie silnikami
Seria DILM służy do sterowania silnikami, czyli obciążeniami indukcyjnymi.
Dla wszystkich branż przemysłu
Znajdują swoje zastosowanie w budowie maszyn, liniach produkcyjnych, utrzymaniu ruchu, wszystkich branżach przemysłu ‑ do montażu w rozdzielnicach i panelach sterowniczych urządzeń i maszyn.
Sterowanie odbiornikami rezystancyjnymi i oświetleniem
Dzięki wysokim parametrom technicznym styczniki DILM można wykorzystać także do sterowania odbiornikami rezystancyjnymi (grzałki), czy różnego rodzaju oświetleniem.
Kategoria użytkowa AC‑1 i AC‑3
Odpowiedni dla napięcia do 1 000 V
Cewka elektroniczna w standardzie od 17A dla DC i od 115A dla AC
Niska moc trzymania i przyciągania cewki
Kompaktowy rozmiar
Styki pomocnicze: dwa NO, dwa NC
Liczba styków głównych zwiernych: 3
Liczba styków pomocniczych rozwiernych: 0
Rodzaj napięcia sterowniczego: AC
Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
Seria produktu: DILM
Wersja modułowa: Nie
Znamionowy prąd pracy Ie dla AC‑1, 400 V [A]: 45
Znamionowa moc pracy przy AC‑3, 400 V [kW]: 18.5000
Znamionowy prąd pracy Ie przy AC‑3, 400 V [A]: 38
Niewątpliwą zaletą styczników DILM są wbudowane podwójne, niezależne klatki zaciskowe. Dzięki temu można połączyć dwa różne przewody o różnym przekroju ‑ bez ryzyka, że któryś się wysunie, powodując duże zagrożenie, takie jak zwarcie lub porażenie prądem.
Mogą być wykorzystywane do odłączenia sieci lokalnych, pracy napędów sterowanych przemiennikami częstotliwości, przewodzenia prądów indukcyjnych i pojemnościowych bez ich przełączania oraz izolacji galwanicznych części systemów w przypadku zastosowania falowników/przetworników częstotliwości.
Narzędzie do doboru styczników, wyłączników silnikowych oraz przekaźników przeciążeniowych do układów rozruchu bezpośredniego, nawrotnego i typu gwiazda‑trójkąt.
Zbudowane z 3 torów głównych dla trzech faz.
Jeden wbudowany styk pomocniczy typu NO (zwierny) lub NC (rozwierny).
Osobne zaciski do sterowania cewką (A1‑A2).
Napięcie pracy
Tory główne prądowe
Znamionowa moc pracy AC‑3 / 400 V [kW]
Liczba wbudowanych styków pomocniczych
Cewka sterująca
Wbudowany układ tłumiący
Styczniki mocy DILM7
Do 690VAC
3NO
3
1NO lub 1NC
Konwencjonalna AC i DC
Warystor w cewkach sterowanych DC
Styczniki mocy DILM9
Do 690VAC
3NO
4
1NO lub 1NC
Konwencjonalna AC i DC
Warystor w cewkach sterowanych DC
Styczniki mocy DILM12
Do 690VAC
3NO
5,5
1NO lub 1NC
Konwencjonalna AC i DC
Warystor w cewkach sterowanych DC
Styczniki mocy DILM15
Do 690VAC
3NO
7,5
1NO lub 1NC
Konwencjonalna AC i DC
Warystor w cewkach sterowanych DC
Styczniki mocy DILM17
Do 690VAC
3NO
7,5
1NO lub 1NC
Konwencjonalna AC, Elektroniczna DC o niskim zużyciu energii
i szerszym zakresie napięcia pracy
Warystor w cewkach sterowanych DC
Styczniki mocy DILM25
Do 690VAC
3NO
11
1NO lub 1NC
Konwencjonalna AC, Elektroniczna DC o niskim zużyciu energii
i szerszym zakresie napięcia pracy
Warystor w cewkach sterowanych DC
Styczniki mocy DILM32
Do 690VAC
3NO
15
1NO lub 1NC
Konwencjonalna AC, Elektroniczna DC o niskim zużyciu energii
i szerszym zakresie napięcia pracy
Warystor w cewkach sterowanych DC
Styczniki mocy DILM38
Do 690VAC
3NO
18,5
1NO lub 1NC
Konwencjonalna AC, Elektroniczna DC o niskim zużyciu
energii i szerszym zakresie napięcia pracy
Warystor w cewkach sterowanych DC
Układ ochronny w stycznikach sterowanych napięciem stałym DC jest w standardzie w każdym styczniku DILM. Do najmniejszych styczników DILM7‑15 można zastosować dodatkowy układ diodowy zapobiegający pracy przy odwrotnej polaryzacji DC (DILM12‑XPSD). Układ ochronny w stycznikach sterowanych napięciem stałym AC jest w standardzie w każdym styczniku od 115A wzwyż. Jeśli wymagany jest taki układ dla mniejszych styczników sterowanych AC,
występuje on jako dodatkowe akcesorium w różnych wersjach (RC, warystor, warystor z sygnalizacją).
Styk pomocniczy NO stosuje się do układu samopodtrzymania cewki przy załączeniu, np. z przycisków samopowrotnych (monostabilnych) lub/i do sygnalizacji położenia styków głównych stycznika. Styk pomocniczy NC stosuję się do wykrywania uszkodzenia się torów głównych, np. zespawania się w przypadku zwarcia. Najczęściej styk ten jest podłączany do wejść monitorujących przekaźników bezpieczeństwa
Parametrem prawidłowego doboru jest kategoria pracy stycznika, np. AC‑3 (rozruch silnika klatkowego asynchronicznego), prąd znamionowy odbiornika oraz częstość jego załączeń na godzinę. W przypadku dużej częstości załączeń należy przewymiarować stycznik.
Do styczników z zaciskami Push‑in można podłączyć linkę bez zarobionej końcówki tulejką, ale należy użyć do tego śrubokręta płaskiego w celu odblokowania sprężyny. Styczniki z zaciskami śrubowymi mają podwójną klatką zaciskową — pozwala to w prosty, wygodny i bezpieczny sposób podłączać różne przekroje przewodów.
