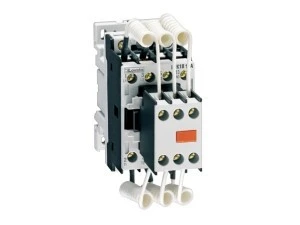

Stycznik BFK0910A400 przeznaczony jest to załączania i wyłączania baterii kondensatorów.
Moc maksymalna przy ≤50°C (AC6b) (wg IEC) wynosi:
4,5 kVAr przy napięciu 240VAC;
7,5 kVAr przy napięciu 400VAC;
9,0 kVAr przy napięciu 440-480VAC;
10 kVAr przy napięciu 690VAC;
Znamionowy prąd roboczy dla napięć ≤440VAC – 12A.
Zabezpieczenie wg IEC -UL/CSA gG-S.C. – 16A.
Napięcie cewki - 400VAC 50/60Hz
Styczniki BFK… wyposażone są w zestyki wczesnego zadziałania.
Ten specjalny typ zestyków ma za zadanie łączenie na bardzo krótki okres (2-3 ms w trakcie zamykania stycznika) rezystorów, które ograniczają prąd łączeniowy kondensatorów.
Rezystory te są następnie wyłączane, gdy zamykanie stycznika zakończy się, a obciążalność prądowa przenoszona jest na zestyki główne.
Przy tego rodzaju obwodzie możliwe jest znaczne zmniejszenie zużycia wszystkich komponentów systemu, a szczególnie bezpieczników i kondensatorów, co zapewnia przedłużony okres użytkowania i lepszą niezawodność działania.
Styczniki te nadają się szczególnie do stosowania w bateriach do poprawy współczynnika mocy, ponieważ nie ma wówczas potrzeby używania ograniczników indukcyjnych jak i wyeliminowane zostaje źródło ciepła.
WARUNKI PRACY
Temperatura otoczenia: ≤50 °C.
Dla temperatur od 50°C do 70°C podane wartości znamionowe maksymalnej mocy roboczej należy zmniejszyć o procent równy różnicy między temperaturą otoczenia i 50°C.
Cykl roboczy: ≤ 120 cykli/h
Trwałość elektryczna: ≥ 400 000 cykli.
Na stycznikach BFK można zamontować następujące styki pomocnicze: BFX12..., 11G418..., 11G481..., 11G482... i 11G218.
