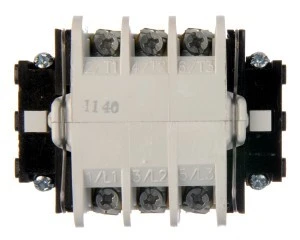

Stycznik 16A 3P 400V AC 2Z 2R TSM-1 3211-150002
Stycznik TSM?1 3211?150002 to trójpolowy 3P przeznaczony do sterowania obwodami prądu przemiennego 400 V AC o znamionowym prądzie pracy AC?3 16 A. Urządzenie oferuje kombinację styków głównych i pomocniczych do zastosowań automatyki i sterowania maszyn.
Cechy techniczne
- Liczba styków głównych: 3 zwierne (3P), brak styków głównych rozwiernych.
- Styki pomocnicze: 2 zwierne (2Z) i 2 rozwierne (2R) — umożliwiają monitorowanie stanu i integrację z układami sterowania.
- Znamionowy prąd pracy Ie: AC?3 (400 V) = 16 A; AC?1 (400 V) = 6 A.
- Znamionowa moc pracy przy AC?3, 400 V: 4 kW (sterowanie silników w typowych warunkach pracy AC?3).
- Znamionowe napięcie sterowania Us dla AC 50 Hz: 400 V (cewka AC).
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe — przewidziane dla przewodów miedzianych z odpowiednim przekrojem.
- Wersja modułowa: Nie — konstrukcja przeznaczona do montażu w rozdzielnicach przemysłowych i szafach sterowniczych.
- Wykonanie i wymagania: zaprojektowany zgodnie z wymaganiami normy PN?EN 60947?4?1 (styczniki i przekaźniki stykowe sterujące silnikami).
Zastosowanie produktu
- Sterowanie małymi silnikami trójfazowymi do 4 kW przy 400 V (układy z rozruchem bez przeciążania zgodnie z kategorią AC?3).
- Element obwodów sterowniczych i automatyki maszyn przemysłowych — współpraca z przekaźnikami, przetwornicami i układami zabezpieczeń.
- Sterowanie instalacjami HVAC, pompami i wentylatorami w instalacjach budynkowych i przemysłowych.
- Aplikacje wymagające dodatkowych sygnałów potwierdzających stan łączenia — wykorzystanie styków pomocniczych do sygnalizacji i interlocków.
