Separator ‑ Repeater RS‑485 / RS‑422 ADA‑4040‑1‑23‑3

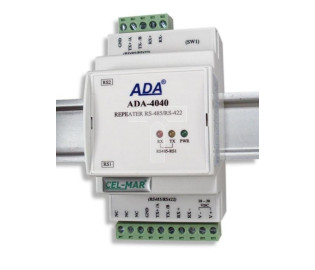

Separator - Repeater RS-485 / RS-422 ADA-4040-1-23-3 - zasilany napięciem 10-24-30 V DC służy do przedłużenia magistrali RS485 / RS422 o kolejne odcinki o długości 1200 m, bez ingerencji w format danych jakie są przesyłane.

Informacje o produkcie:

Odległość zmniejsza się w przypadku transmisji danych z dużą prędkością (powyżej 115,2 Kb). Separator ten może więc posłużyć do komunikacji z innymi oddalonymi od siebie urządzeniami wyposażonymi
w interfejs RS485/RS422 np. sterownikami czy wagami. ADA-4040 wspiera transmisję danych z szybkością do 230,4 kbps przez cztery lub dwie pary skrętek podłączanych do zacisków śrubowych. Urządzenie do swego działania wykorzystuje linie RX+,RX-,TX+/A,TX-/B wyprowadzane na listwy zaciskowe. Do magistrali RS485/RS422 zbudowanej na ADA-4040 można podłączyć do 32 urządzeń pracujących w trybie half duplex lub full duplex. Zastosowana izolacja galwaniczna na poziomie 1kVDC lub 3kVDC oraz optoizolacja ~3kVDC w torze sygnałowym separuje interfejs RS1/OUT (RS485/RS422) od interfejsu RS2/IN (RS485/RS422) separatora. Chroni urządzenie podłączone do portu RS2/IN od przepięć powstających na magistrali RS485/422 podłączonej do interfejsu RS1/OUT i w obwodzie zasilającym. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników. ADA- 4040 należy zasilać z zasilacza napięcia stabilizowanego o napięciu z zakresu 10 – 30VDC
i mocy minimum 2W.

Dane techniczne:

• Praca na magistrali 2 lub 4 przewodowej w standardzie RS485/RS422,
• Prędkość transmisji danych do 230,4 kbps,
• Przeźroczystość dla wszystkich protokołów: MODBUS, DNP, PROFIBUS i inne,
• Dowolny format danych określony specyfikacją EIA-485, CCITT V.24,
• Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane,
• Optoizolacja między interfejsem RS485/RS422 (RS1) a RS485/RS422 (RS2) w torze sygnałowym ~3kV=,
• Izolacja galwaniczna między interfejsem RS485/RS422 (RS1, RS2) a zasilaniem 1kV= lub 3kV=,
• Przyłączenie magistral RS485/RS422 i zasilania skrętką przez złącza śrubowe,
• Wbudowane zabezpieczenie przeciwzwarciowe i przeciwprzepięciowe na liniach RS485 / RS422,
• Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
• Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
• Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,
• Wymiary obrysu obudowy (SZ x W x G) 53mm x 90mm x 62mm.

W zestawie:

• Separator - Repeater RS-485 / RS-422 ADA-4040-1-23-3
• rezystory terminujące Rt=120 ohm (4 szt)
• instrukcja obsługi

Separator - Repeater RS-485 / RS-422 ADA-4040-1-23-3 jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:

• W systemach automatyki kolejowej,
• W systemach automatyki przemysłowej,
• W systemach telemechaniki,
• W systemach kontroli dostępu,
• Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
• W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.
