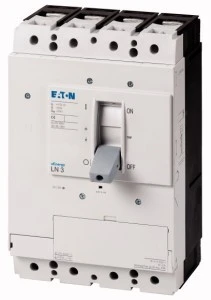

Rozłącznik mocy 4P 630A LN3-4-630-I 112011
Rozłącznik mocy LN3-4-630-I to czterobiegunowe urządzenie odłączające o znamionowym prądzie ciągłym 630 A, przeznaczone do stałego mocowania w instalacjach energetycznych. Służy jako główny rozłącznik obwodów trójfazowych z neutralnym w aplikacjach przemysłowych i energetycznych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 630 A.
- Liczba biegunów: 4 (3 fazy + N).
- Znamionowy warunkowy prąd zwarciowy Iq: 100 kA.
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V.
- Znamionowa moc pracy przy 400 V: AC?3 / AC?23 — 315 kW.
- Stopień ochrony części czołowej: IP20.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
- Element przełączający: dźwignia; urządzenie mocowane na stałe.
- Brak wbudowanych styków pomocniczych (zwiernych, rozwiernych, przełącznych = 0).
- Brak wbudowanego napędu silnikowego i mechanizmu ryglującego; brak opcji napędu/wyzwalacza napięciowego.
- Nieprzeznaczony do stosowania jako rozłącznik serwisowy, bezpieczeństwa ani jako wyłącznik awaryjny; przewidziany jako rozłącznik główny.
- Konstrukcja osadzona: urządzenie mocowane na stałe, nie dedykowane do montażu czołowego, płaskiego ani montażu w typowych tablicach rozdzielczych.
Zastosowanie
- Jako główny rozłącznik w rozdzielniach i układach zasilania w zakładach przemysłowych oraz centrach energetycznych.
- Oddzielanie i sekcjonowanie obwodów trójfazowych z neutralnym przy prądach do 630 A i zwarciach do 100 kA.
- Izolacja zasilania przed pracami konserwacyjnymi w instalacjach stałych (wymagane dodatkowe środki blokujące zgodnie z procedurami bezpieczeństwa).
- Stosowanie w zabudowie szaf i wnęk rozdzielczych przeznaczonych do urządzeń mocowanych na stałe, gdzie wymagane są przyłącza śrubowe i dźwigniowa obsługa.
- Współpraca z wyłącznikami, stykami pomocniczymi i innymi elementami osprzętu (jako element rozdziału mocy w układach elektroenergetycznych).
