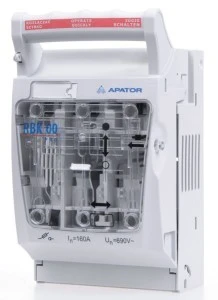

Rozłącznik izolacyjny bezpiecznikowy RBK 00 PRO-M 63-823256-121
Rozłącznik izolacyjny bezpiecznikowy RBK 00 PRO-M 63-823256-121 to trójpolowy aparat do bezpiecznego odłączania i zabezpieczania obwodów z wkładkami typu NH00; przeznaczony do aplikacji przemysłowych i dystrybucyjnych o zwięksionych wymaganiach zwarciowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A
- Liczba biegunów: 3
- Znamionowy warunkowy prąd zwarciowy Iq: 80 kA
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Przeznaczony do wkładek bezpiecznikowych: NH00
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Stopień ochrony części czołowej: IP20
- Element przełączający: uchwyt pokrywy (pozycja widoczna/oznaczona)
- Możliwość użycia jako rozłącznik bezpieczeństwa: tak; nie jest przeznaczony do funkcji wyłącznika awaryjnego ani rozłącznika głównego
- Montaż: odpowiedni do montażu płaskiego; nie przeznaczony do montażu szynowego ani montażu czołowego czterootworowego
- Konstrukcja rodzinna: przewidziana przestrzeń na izolator wsporczy; dostępne różne typy zacisków dostosowane do zastosowań; możliwość montażu łączników miniaturowych do sygnalizacji stanu (warianty)
Zastosowanie produktu
- Odcinki rozdzielnic i tablic zasilających w instalacjach przemysłowych i usługowych
- Ochrona obwodów zasilających silniki, transformatory i grupy kondensatorów przy użyciu wkładek NH00
- Zastosowania wymagające wysokiej odporności zwarciowej (Iq 80 kA) i napięcia do 690 V
- Instalacje, gdzie preferowany jest montaż płaski i połączenia śrubowe przewodów
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie końcówki przewodów stosować dla przewodów wielodrutowych przy podłączeniu do RBK 00 PRO-M 63-823256-121?
Dla przewodów wielodrutowych zaleca się stosowanie końcówek tulejkowych (izolowanych lub nieizolowanych w zależności od przekroju) przed montażem na zaciskach śrubowych, aby zapewnić pewny kontakt i zapobiec rozwarstwieniu żył.
