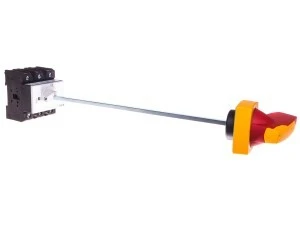

Rozłącznik izolacyjny 3P 63A z napędem drzwiowym 400mm P3-63/M4/K2-PR 172810
Trójpolowy rozłącznik izolacyjny P3-63/M4/K2-PR przeznaczony do pracy jako rozłącznik główny w szafach sterowniczych o zabudowie 400 mm. Wyposażony w napęd obrotowy na drzwi oraz czerwoną rękojeść z funkcją zatrzymania/awaryjnego stopu.
Cechy techniczne
- Liczba biegunów: 3; znamionowy prąd ciągły Iu: 63 A.
- Maksymalne znamionowe napięcie pracy Ue AC: 440 V; dopuszczalna praca przy obciążeniach AC-23A i AC-3 do 30 kW (400 V).
- Stopień ochrony: IP65 (urządzenie); stopień ochrony części czołowej: IP20.
- Liczba styków pomocniczych przełącznych: 3; styków zwiernych: 0; rozwiernych: 0.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; element przełączający: napęd obrotowy na drzwi.
- Funkcja: może pełnić rolę rozłącznika głównego, wyposażony w manualny mechanizm zatrzymania/awaryjny stop (czerwona rękojeść).
- Przeznaczony do montażu w szafach o głębokości 400 mm; możliwy montaż pośredni.
- Wykonanie zgodne z wymaganiami norm dla aparatury łącznikowej (m.in. IEC/EN 60947, VDE 0660); klasyfikacja przepięciowa III/3; odporność na uderzenia mechaniczne.
Zastosowanie
- Rozłącznik główny w rozdzielnicach i szafach sterowniczych — realizacja bezpiecznego odłączenia zasilania.
- Blokada i awaryjne wyłączenie maszyn oraz układów napędowych, sterowanie obwodami silnikowymi do 30 kW (400 V).
- Zastosowania przemysłowe wymagające montażu na drzwiach szaf (napęd obrotowy) oraz pracy w zmiennych warunkach środowiskowych (obudowa z IP65).
- Instalacje, w których wymagana jest obsługa ręczna rozłącznika i sygnalizacja stanu za pomocą styków pomocniczych.
