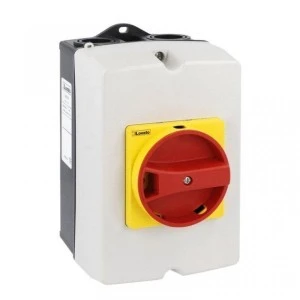

Rozłącznik izolacyjny 3P 40A w obudowie z tworzywa, pokrętło żółto/czerwone GAZ040
- Producent:LOVATO
- Seria produktu:ROZŁĄCZNIKI GA
- Indeks producenta:GAZ040
- Indeks TIM:0001-00012-24029
- Kategoria:Rozłączniki izolacyjne
- Ocena:
Cena:
Rozłącznik izolacyjny 3P 40A, w obudowie z tworzywa sztucznego, pokrętło żółto/czerwone.
Charakterystyka ogólna
– obudowy wykonane z ABS
– by stworzyć wersje czteropolowe 4P, należy dodać czwarte pole GAX42...A do odpowiedniej wersji 3 polowej
– pokrętła blokowane kłódką
– możliwość plombowania obudowy
– moment obrotowy dokręcania (śruby pokrywy):
• GAZ016...GAZ040...: 1,3Nm/16lb.in
• inne typy: 1,5Nm/13lb.in
– stopień ochrony: IP65
– wejścia przewodów:
• GAZ016..., GAZ040... przetłoczenia PG16/M25 i PG13,5/M20
• GAZ063SA...GAZ100... przetłoczenia PG16/M25 i PG29/M32
• GAZ125..., GAZ160... gładka powierzchnia do nawiercenia przez Klienta..
– możliwość zamontowania akcesoriów:
• GAX30 do zachowania ciągłości przewodów ekranowanych (np. przy przemiennikach częstotliwości)
• GAZ016...GAZ040..: 1 bloku zestyków pomocniczych po prawej stronie i 1 po lewej stronie rozłącznika, jeśli nie zamontowano już czwartego pola
• inne typy: 2 bloki zestyków pomocniczych po prawej stronie i 2 po lewej stronie rozłącznika, jeśli nie zamontowano już czwartego pola
• GAZ125...GAZ160...: jeśli jest wymagany zacisk uziemienia lub neutralny GAX3... to należy nabyć je osobno;
Certyfikaty: EAC.
Zgodne z normami: IEC/EN/BS 60947-3, IEC/EN/BS 60947-1.
Dane techniczne
CN
8536508000
Stopień ochrony (IP) części czołowej
IP65
Budowa urządzenia
Kompletne urządzenie w obudowie
Rodzaj elementu przełączającego
Pokrętło
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Opcjonalny napęd silnikowy
Wbudowany napęd silnikowy
Jako rozłącznik serwisowy
Opcjonalny wyzwalacz napięciowy
Odpowiedni do montażu czołowego centralnie
Znamionowy prąd ciągły Iu [A]
40
Liczba styków pomocniczych zwiernych
0
Maksymalne znamionowe napięcie pracy Ue AC [V]
690
Znamionowy warunkowy prąd zwarciowy Iq [kA]
10
PKWiU
27.33.11.0
Jako rozłącznik główny
Odpowiedni do montażu płaskiego
Z mechanizmem ryglującym
Odpowiedni do instalacji w tablicach rozdzielczych
Odpowiedni do montażu pośredniego
Jako rozłącznik kompaktowy
Jako rozłącznik bezpieczeństwa
Odpowiedni do montażu czołowego 4-otwory
Liczba biegunów
3
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych przełącznych
0
Znamionowa moc pracy dla AC-23, 400 V [kW]
18.5000
Dane logistyczne
Ean
8013975178317
Szerokość opakowania [mm]
130
Waga z opakowaniem [kg]
0.49
Wysokość opakowania [mm]
110
Długość opakowania [mm]
170
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
