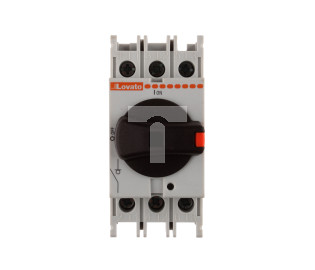

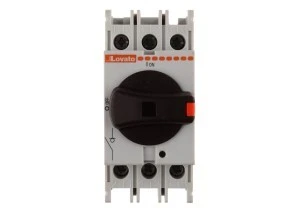

Rozłącznik izolacyjny 3P 40A GA040A

Twoja cena:
Powiadom o dostępności

Opis produktu

Rozłączniki izolacyjne LOVATO Electric służą do rozłączania prądów roboczych i gwarantują izolację w układach niskiego napięcia. Charakterystyka konstrukcyjna, pośród której są na przykład podwójne zestyki z wymuszonym zadziałaniem, pozwala na stosowanie rozłączników w tak wymagających kategoriach obciążenia jak AC21, AC22, AC23 czy AC3. Seria rozłączników izolacyjnych GA… LOVATO Electric dostępna jest w trzech wariantach wykonania: do montażu wewnątrz szafy na szynie DIN lub wkrętami, do montażu na drzwiach szafy lub w obudowie izolacyjnej. Zakres oferty obejmuje prądy znamionowe od 16A do 160A. Szeroki wybór akcesoriów i wyposażenia dodatkowego sprawia, iż rozłączniki izolacyjne serii GA to lider w swojej kategorii produktowej na wielu rynkach świata.

Charakterystyka ogólna

– prąd Ith 40A

– przełączanie bezpośrednie, w komplecie czarne pokrętło. Do wersji ze sprzęgłem drzwiowym należy zamówić osobno pokrętło i trzpień

– kompaktowe i modułowe wymiary (szerokość 36 mm)

– montaż śrubami lub na szynie DIN 35mm

– blokada w pozycji 0 bez dodatkowych akcesoriów.

- możliwość zamontowania 4 pola, zacisku neutralnego lub uziemienia

- dostępne są zestyki pomocnicze do montażu z boku rozłącznika

Charakterystyka robocza

– napięcie znamionowe izolacji Ui: 1000V

– znamionowe napięcie udarowe Uimp: 8kV

– trwałość elektryczna w kategorii AC21A 100 000 cykli

– trwałość mechaniczna: 100 000 cykli

Dane produktowe

Dane techniczne

CN
8536508000
Stopień ochrony (IP)
IP20
Budowa urządzenia
Montaż w rozdzielnicach
Rodzaj elementu przełączającego
Pokrętło
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Opcjonalny napęd silnikowy
Wbudowany napęd silnikowy
Jako rozłącznik serwisowy
Jako wyłącznik awaryjny
Odpowiedni do montażu czołowego 4-otwory
Liczba biegunów
3
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych przełączających
0
Znamionowa moc pracy dla AC-23, 400 V [kW]
18.5000
PKWiU
27.33.11.0
Jako rozłącznik główny
Odpowiedni do montażu płaskiego
Z mechanizmem ryglującym
Odpowiedni do instalacji w tablicach rozdzielczych
Odpowiedni do montażu pośredniego
Jako rozłącznik kompaktowy
Jako rozłącznik bezpieczeństwa
Opcjonalny wyzwalacz napięciowy
Odpowiedni do montażu czołowego centralnie
Znamionowy prąd ciągły Iu [A]
40
Liczba styków pomocniczych zwiernych
0
Maksymalne znamionowe napięcie pracy Ue AC [V]
690
Znamionowy warunkowy prąd zwarciowy Iq [kA]
10

Dane logistyczne

Ean
8013975177600
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.15
Wysokość opakowania [mm]
40
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
