Rozłącznik izolacyjny 3P 400A 9kA ED2 400/3 004671274
- Producent:ETI POLAM
- Seria produktu:ETIBREAK
- Indeks producenta:004671274
- Indeks TIM:0002-00000-60958
- Kategoria:Rozłączniki izolacyjne
- Ocena:
Cena:
Najniższa cena produktu z ostatnich 30 dni przed wprowadzeniem promocji to 1270,20 zł brutto.
Niezawodne i sprawdzone kompaktowe rozłączniki izolacyjne ED2
Rozłączniki izolacyjne kompaktowe są stosowane do łączenia obwodów. Oferowana jest również szeroka gama wyposażenia dodatkowego – wyzwalacze wzrostowe, podnapięciowe, zdalne sterowanie, napędy silnikowe, styki pomocnicze, styki alarmowe, blokady mechaniczne, przyłącza rozszerzające, zaciski klatkowe. Aparaty dostępne w zakresie od 125 A do 1600 A w wersji 3p i 4p.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
004671274
Typ produktu określony przez producenta.
ED2 400/3
Rozłączniki izolacyjne kompaktowe są stosowane do łączenia obwodów.
rozłącznik izolacyjny
Wersja wykonania danego kompaktowego wyłącznika mocy: trój- i czterobiegunowe.
3
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
400
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
690
Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
250
Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
50/60
800
Wartość szczytowa udaru napięciowego o określonym kształcie i biegunowości, który aparat elektryczny jest w stanie wytrzymać bez uszkodzenia w określonych warunkach probierczych, do której się odnoszą wartości odstępów izolacyjnych.
8
Prąd załączalny zwarciowy Icm.
9
Znamionowy prąd krótkotrwały wytrzymywany Icw przy 0,3s.
5
na płytę
Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
-25 do + 50
Określenie pozycji w jakej aparat może pracować np. poziomo, pionowo, od góry, na boku.
dowolna
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
PN-EN 60947-3
Kompaktowy rozłącznik izolacyny, MCCB
rozłącznik izolacyjny

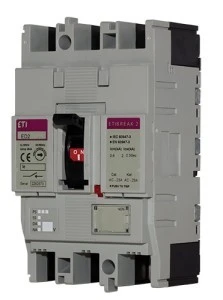

Zdjęcie produktu*
* zdjęcie produktu może przedstawiać inny podobny produkt z serii.
Zalety produktu
- Akcesoria wewnętrzne serii ED2 w większości pasują do wszystkich rozłączników o wyłączników. Łatwy montaż po zdjęciu pokrywy bez konieczności użycia specjalnych narzędzi. Różny kształt oraz kolorystyka pozwalają w łatwy sposób zidentyfikować akcesoria. Akcesoria zostały opisane poniżej sekcji zalety.
- Oznaczone pozycje dzwigni ON, OFF, TRIP
- W celu zblokowania mechanicznego 2 wyłączników można zastosować następujące rodzaje blokad:
-blokada przesuwna typ: MS przeznaczona dla aparatów do 1600A.
-blokada cięgnowa (sztywna) typ: MLR, MLL przeznaczona dla aparatów do 1000A.
-blokada linkowa typ: MW pozwala blokować aparaty o różnym gabarycie, maksymalnie do 1000A. - Do manewrowania rozłącznikiem dostępne są napędy ręczne bezpośrednie, mocowane na rozłączniku lub pośrednie, montowane na drzwiach szafy.
- Rozłączniki mają możliwość zdalnego sterowania za pomocą napędów silnikowych.
- Zaciski klatkowe SP2 umożliwiają podłączenie przewodów drutowych lub linki (w tulejce) do 400 A. Przyłącza szynowe proste i rozszerzone ZB2 pozwalają na podłączenie większych lub podwójnych przewodów. Przyłącza dostępne są w kompletach dla rozłączników 3- i 4-biegunowych.
- Zasilanie może być podłączone do rozłączników ED2 z dowolnej strony, bez zmiany parametrów technicznych.
- Zabezpieczenie przed dotykiem bezpośrednim jest realizowane poprzez podwójną izolacje obudowy, stopień ochrony IP30 dla dźwigni, IP20 -osłon zacisków, dodatkowych przegród międzybiegunowych.
- Dostępne są wykonania wtykowe rozłączników umożliwiające szybką wymianę w celu ich inspekcji.
Rysunek wymiarowy
Dozwolona dowolna pozycja montażu rozłącznika ED2.
Podłączenie elektryczne ED2 dla 250V DC.
Akcesoria
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
