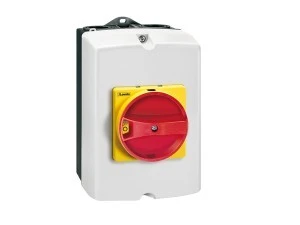

Rozłącznik izolacyjny 3P 32A w obudowie z tworzywa, pokrętło żółto/czerwone GAZ032
- Producent:LOVATO
- Seria produktu:ROZŁĄCZNIKI GA
- Indeks producenta:GAZ032
- Indeks TIM:0002-00001-51594
- Kategoria:Rozłączniki izolacyjne
- Ocena:
Cena:
Rozłącznik izolacyjny 3P 32A, w obudowie z tworzywa sztucznego, pokrętło żółto/czerwone.
Charakterystyka ogólna
– obudowy wykonane z ABS
– by stworzyć wersje czteropolowe 4P, należy dodać czwarte pole GAX42...A do odpowiedniej wersji 3 polowej
– pokrętła blokowane kłódką
– możliwość plombowania obudowy
– moment obrotowy dokręcania (śruby pokrywy):
• GAZ016...GAZ040...: 1,3Nm/16lb.in
• inne typy: 1,5Nm/13lb.in
– stopień ochrony: IP65
– wejścia przewodów:
• GAZ016..., GAZ040... przetłoczenia PG16/M25 i PG13,5/M20
• GAZ063SA...GAZ100... przetłoczenia PG16/M25 i PG29/M32
• GAZ125..., GAZ160... gładka powierzchnia do nawiercenia przez Klienta..
– możliwość zamontowania akcesoriów:
• GAX30 do zachowania ciągłości przewodów ekranowanych (np. przy przemiennikach częstotliwości)
• GAZ016...GAZ040..: 1 bloku zestyków pomocniczych po prawej stronie i 1 po lewej stronie rozłącznika, jeśli nie zamontowano już czwartego pola
• inne typy: 2 bloki zestyków pomocniczych po prawej stronie i 2 po lewej stronie rozłącznika, jeśli nie zamontowano już czwartego pola
• GAZ125...GAZ160...: jeśli jest wymagany zacisk uziemienia lub neutralny GAX3... to należy nabyć je osobno;
Certyfikaty: EAC.
Zgodne z normami: IEC/EN/BS 60947-3, IEC/EN/BS 60947-1.
Dane techniczne
CN
8536508000
Stopień ochrony (IP) części czołowej
IP65
Budowa urządzenia
Kompletne urządzenie w obudowie
Rodzaj elementu przełączającego
Pokrętło
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Opcjonalny napęd silnikowy
Wbudowany napęd silnikowy
Jako rozłącznik serwisowy
Jako wyłącznik awaryjny
Liczba biegunów
3
Liczba styków pomocniczych rozwiernych
0
Maksymalne znamionowe napięcie pracy Ue AC [V]
690
Znamionowy warunkowy prąd zwarciowy Iq [kA]
10
PKWiU
27.33.11.0
Jako rozłącznik główny
Odpowiedni do montażu płaskiego
Z mechanizmem ryglującym
Odpowiedni do instalacji w tablicach rozdzielczych
Odpowiedni do montażu pośredniego
Jako rozłącznik kompaktowy
Jako rozłącznik bezpieczeństwa
Opcjonalny wyzwalacz napięciowy
Znamionowy prąd ciągły Iu [A]
32
Liczba styków pomocniczych zwiernych
0
Znamionowa moc pracy dla AC-23, 400 V [kW]
15
Dane logistyczne
Ean
8013975178300
Szerokość opakowania [mm]
170
Waga z opakowaniem [kg]
0.30
Wysokość opakowania [mm]
130
Długość opakowania [mm]
100
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
