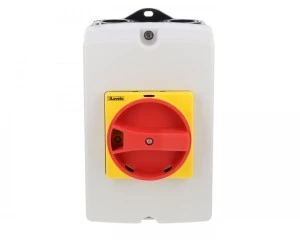

Rozłącznik izolacyjny 3P 16A, w obudowie z tworzywa sztucznego, pokrętło żółto/czerwone.
Charakterystyka ogólna
– obudowy wykonane z ABS
– by stworzyć wersje czteropolowe 4P, należy dodać czwarte pole GAX42...A do odpowiedniej wersji 3 polowej
– pokrętła blokowane kłódką
– możliwość plombowania obudowy
– moment obrotowy dokręcania (śruby pokrywy):
• GAZ016...GAZ040...: 1,3Nm/16lb.in
• inne typy: 1,5Nm/13lb.in
– stopień ochrony: IP65
– wejścia przewodów:
• GAZ016..., GAZ040... przetłoczenia PG16/M25 i PG13,5/M20
• GAZ063SA...GAZ100... przetłoczenia PG16/M25 i PG29/M32
• GAZ125..., GAZ160... gładka powierzchnia do nawiercenia przez Klienta..
– możliwość zamontowania akcesoriów:
• GAX30 do zachowania ciągłości przewodów ekranowanych (np. przy przemiennikach częstotliwości)
• GAZ016...GAZ040..: 1 bloku zestyków pomocniczych po prawej stronie i 1 po lewej stronie rozłącznika, jeśli nie zamontowano już czwartego pola
• inne typy: 2 bloki zestyków pomocniczych po prawej stronie i 2 po lewej stronie rozłącznika, jeśli nie zamontowano już czwartego pola
• GAZ125...GAZ160...: jeśli jest wymagany zacisk uziemienia lub neutralny GAX3... to należy nabyć je osobno;
Certyfikaty: EAC.
Zgodne z normami: IEC/EN/BS 60947-3, IEC/EN/BS 60947-1.
