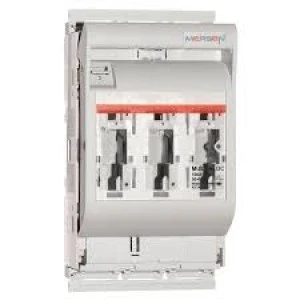

Rozłącznik bezpiecznikowy na płytę 3P 160A MULTIBLOCK NH00 2.031.000 Cu 4‑70mm2 E1023044A

MULTIBLOC® 2.031.000 (Numer artykułu: E1023044, Numer katalogowy: 2.031.000, Kod EAN/UPC: 9008567005651) to trójpolowy rozłącznik bezpiecznikowy NH, zaprojektowany do niezawodnej ochrony i rozłączania obwodów w zastosowaniach przemysłowych. Urządzenie jest przystosowane do montażu na panelu z podłączeniem od dołu i wyposażone w zacisk taśmowy (na linkę) . Jest zgodne z wkładkami bezpiecznikowymi NH w rozmiarze 00 i charakteryzuje się prądem znamionowym 160 A oraz napięciem znamionowym 690 V AC / 440 V DC. Rozłącznik spełnia normy IEC oraz jest zgodny z dyrektywą ROHS, co zapewnia jego niezawodność i bezpieczeństwo w zastosowaniach przemysłowych i komercyjnych.

Kluczowe Specyfikacje Elektryczne

• Częstotliwość: 50–60 Hz

• Napięcie znamionowe:

  • 690 V AC (IEC)

  • 440 V DC (IEC)

• Prąd znamionowy: 160 A

• Kategorie użytkowania:

  • AC 23 B przy 400 V, 160 A

  • AC 22 B przy 500 V, 160 A

  • AC 21 B przy 690 V, 160 A

  • DC 22 B przy 220 V, 160 A

  • DC 21 B przy 440 V, 100 A

• Znamionowa zwarciowa zdolność łączeniowa (SCCR):

  • 80 kA przy 400 V i 160 A

  • 80 kA przy 500 V i 160 A

  • 80 kA przy 690 V i 125 A

• Znamionowe napięcie udarowe: 8 kV

• Napięcie izolacji: 1000 V

• Znamionowy prąd zwarciowy: 4 kA przez 1 sekundę

• Znamionowa zdolność łączeniowa zwarciowa z łącznikami stałymi (Icm): 6.2 kA

• Straty mocy:

  • Maksymalne z wkładkami bezpiecznikowymi: 12 W

  • Maksymalne z łącznikami stałymi: 1.2 W

  • Bez wkładek bezpiecznikowych: 11 W

  • Bez łączników stałych: 17 W

• Konwencjonalny prąd termiczny w wolnym powietrzu:

  • Z wkładkami bezpiecznikowymi: 160 A

  • Z łącznikami stałymi: 200 A

• Stopień zanieczyszczenia: 3

Charakterystyka Fizyczna

• Wymiary:

  • Szerokość: 108 mm

  • Długość: 81 mm

  • Wysokość: 202 mm

• Waga: 0.75 kg

• Typ podłączenia: Zacisk taśmowy

• Montaż: Na panelu, od dołu

• Opakowanie sprzedażowe:

  • Ilość: 1 sztuka

  • Wymiary: 111 mm (szerokość) x 205 mm (długość) x 84 mm (wysokość)

  • Waga: 0.75 kg

Dodatkowe Funkcje

• Liczba biegunów: 3

• Przełączalność: Trójpolowa

• Zgodność z ROHS: Tak

• Grupa produktowa: IEC Rozłączniki Bezpiecznikowe

Zastosowanie

Rozłącznik bezpiecznikowy NH MULTIBLOC® 2.031.000 jest idealny do środowisk przemysłowych wymagających solidnej ochrony i możliwości rozłączania obwodów. Jego wysoka znamionowa zwarciowa zdolność łączeniowa w połączeniu z wszechstronnymi kategoriami użytkowania sprawia, że jest odpowiedni dla szerokiego zakresu systemów elektrycznych pracujących przy napięciach do 690 V AC i 440 V DC. Trójpolowa konstrukcja umożliwia jednoczesne rozłączanie wszystkich trzech faz, co zwiększa bezpieczeństwo i niezawodność instalacji.
