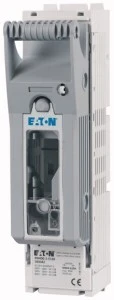

Rozłącznik bezpiecznikowy 1P 160A NH00 Basic na szyny zbiorcze XNH00-1-S160 183042
Rozłącznik bezpiecznikowy XNH00-1-S160 to jednostronny moduł przeznaczony do montażu na szynach zbiorczych, zaprojektowany do współpracy z wkładkami typu NH00. Stosowany w rozdzielniach i szafach zasilających do zabezpieczenia obwodów o znamionowym prądzie ciągłym 160 A.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A
- Liczba biegunów: 1
- Znamionowy warunkowy prąd zwarciowy Iq: 120 kA
- Maksymalne znamionowe napięcie pracy Ue (AC): 690 V
- Kompatybilność z wkładkami: NH00
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Stopień ochrony części czołowej: IP20
- Element przełączający: uchwyt pokrywy
- Przeznaczony do montażu na szynach zbiorczych
- Bez kontroli stanu wkładki (brak funkcji monitoringu)
- Nie pełni funkcji rozłącznika głównego, awaryjnego ani rozłącznika bezpieczeństwa
- Brak przeznaczenia do montażu płaskiego lub czołowego (czterootworowego)
Zastosowanie produktu
- Zabezpieczanie obwodów zasilających w rozdzielniach przemysłowych i budynkowych, wejścia do modułów rozdzielczych oraz panele z wkładkami NH00.
- Montaż na szynach zbiorczych w układach zasilania o napięciu do 690 V i prądzie znamionowym do 160 A.
- Stosowanie tam, gdzie wymagane jest połączenie śrubowe przewodów przy obciążeniach do podanych parametrów zwarciowych.
- Montaż i obsługa wyłącznie przez wykwalifikowany personel elektrotechniczny; przed pracami należy odłączyć zasilanie i zweryfikować jego brak.
- Podczas podłączania przewodów aluminiowych usunąć tlenek z powierzchni i zastosować rekomendowane środki antyutleniające; montaż i demontaż wkładek zgodnie z instrukcją producenta; możliwość stosowania akcesoriów montażowych i urządzeń blokujących.
