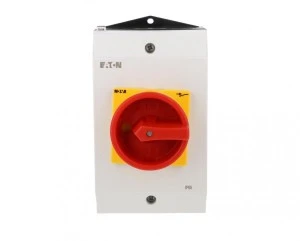

Rozłącznik 40A 3P+N w obudowie IP65 czerwono-żółta rączka z blokadą P1-40/I2/SVB/N 199911
Rozłącznik P1-40/I2/SVB/N to 4-biegunowe urządzenie odłączające (3P+N) o znamionowym prądzie 40 A, przeznaczone do bezpiecznego odizolowania obwodów zasilania w instalacjach przemysłowych i serwisowych. Wyposażony jest w obudowę z frontem w stopniu ochrony IP65 oraz czerwono?żółty uchwyt z możliwością blokady.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 40 A; konstrukcja 3P+N (4 bieguny).
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V.
- Stopień ochrony części czołowej: IP65 — odporność na pył i bryzgi wody.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; kompletne urządzenie w obudowie.
- Funkcje: wyłącznik główny, wyłącznik awaryjny, rozłącznik serwisowy z mechanizmem ryglującym (możliwość zablokowania).
- Brak wbudowanych styków pomocniczych (zwiernych/rozwiernych/przełącznych = 0).
- Typ elementu przełączającego: pokrętło (czerwony uchwyt z żółtym pierścieniem blokującym).
- Maksymalna odporność na prąd zwarciowy (wg dokumentacji produktu): 640 A; trwałość mechaniczna ? 0,3 mln cykli.
- Znamionowa moc pracy: AC-3 (400 V) — 15 kW; AC-23 (400 V) — 22 kW.
- Temperaturowy zakres pracy: od -25 °C do +40 °C; możliwy montaż w dowolnej pozycji.
- Brak wbudowanego napędu silnikowego i wyzwalacza napięciowego; brak opcji napędu zewnętrznego.
- Nieprzeznaczony do montażu czołowego w tablicach rozdzielczych; przeznaczony do montażu płaskiego/na powierzchni.
Zastosowanie produktu
- Jako wyłącznik główny i rozłącznik serwisowy w instalacjach przemysłowych i warsztatowych do izolacji obwodów zasilania do 40 A.
- Funkcja wyłącznika awaryjnego — stosowany przy maszynach i liniach technologicznych wymagających szybkiego odłączenia zasilania oraz możliwości zablokowania.
- Do zastosowań w środowiskach narażonych na kurz i wilgoć dzięki IP65 — montaż zewnętrzny lub w obudowach ochronnych.
- Sterowanie i zabezpieczenie napędów oraz obwodów silnikowych zgodnie z mocami znamionowymi AC-3/AC-23.
- Instalacja na płaskich powierzchniach i panelach montażowych poza wbudowanymi tablicami rozdzielczymi; użyteczny jako punkt odłączający w linii serwisowej.
