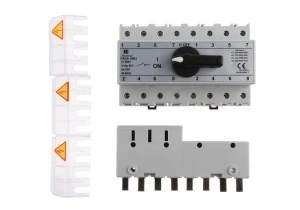

Przełącznik sieć-agregat 63A 4P PRZK-4063W02
Przełącznik sieć‑agregat PRZK-4063W02 to ręczny, 4‑biegunowy przełącznik transferowy przeznaczony do przełączania zasilania między siecią elektroenergetyczną a agregatem prądotwórczym. Urządzenie jest zaprojektowane do montażu w tablicach rozdzielczych w instalacjach trójfazowych 400 V o znamionowym prądzie 63 A.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 63 A; liczba biegunów: 4 (L1, L2, L3, N)
- Napięcie znamionowe izolacji Ui: 690 V; napięcie udarowe Uimp: 8 kV
- Prąd cieplny umowny w powietrzu Ith: 63 A
- Moc przyłączeniowa (silniki): do 30 kW dla silników trójfazowych przy 400 V
- Trwałość mechaniczna: 10 000 cykli; trwałość łączeniowa: 1 500 cykli
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: pokrętło; wyposażony w pozycję 0 (rozłączona)
- Brak styków pomocniczych (zwiernych, rozwiernych i przełącznych: 0)
- Przystosowany do montażu w tablicach rozdzielczych; odpowiedni do montażu pośredniego; nie jest kompletnym urządzeniem w obudowie
- Odporność na wibracje i udary; wymiary m.in. szerokość 88 mm i wysokość 757,5 mm
Zastosowanie
- Ręczne przełączanie zasilania sieciowego na zasilanie z agregatu prądotwórczego w instalacjach trójfazowych (3~ + N)
- Montaż w rozdzielniach przemysłowych, komercyjnych i budynkach użyteczności publicznej z obciążeniami do 63 A
- Stosowanie tam, gdzie wymagane jest 4-biegunowe rozłączenie przewodów fazowych i neutralnego
- Użycie w instalacjach zasilających silniki trójfazowe o mocy do wskazanej wartości (do 30 kW przy 400 V)
- Przełącznik przeznaczony do instalacji stałej w tablicy — nie jest urządzeniem do podłączania przez gniazdko
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak podłączyć agregat do rozdzielni przy użyciu przełącznika PRZK-4063W02?
Przełącznik PRZK-4063W02 montuje się w rozdzielnicy; przewody L1, L2, L3, N oraz PE prowadzi się do zacisków śrubowych przełącznika i odpowiednio do agregatu oraz sieci. Przed pracami należy odłączyć zasilanie i wykonać połączenia zgodnie ze schematem instalacji oraz lokalnymi przepisami; montaż i połączenia powinien wykonać wykwalifikowany elektryk.
- Czy PRZK-4063W02 nadaje się do instalacji trójfazowej 3‑fazowej (400 V)?
Tak — jest to 4‑biegunowy przełącznik zaprojektowany do instalacji 3~ + N o znamionowym prądzie 63 A i może przełączać obciążenia silnikowe do wskazanej mocy przy 400 V.
- Czy można podłączyć agregat do gniazdka przy użyciu tego przełącznika?
Nie — PRZK-4063W02 jest urządzeniem do stałej instalacji w rozdzielnicy. Podłączanie agregatu do gniazdka nie jest zgodne z przeznaczeniem przełącznika; do tymczasowego zasilania przez gniazdko stosuje się inne rozwiązania zgodne z normami i przepisami.
