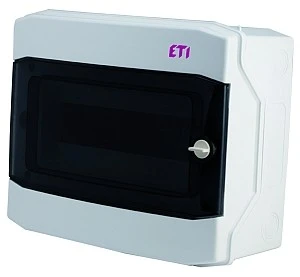

Obudowy natynkowe hermetyczne mają zastosowanie w budownictwie mieszkaniowym, przemysłowym, zarówno w obwodach prądu stałego jak i przemiennego. Służą do montażu aparatury modułowej w celu zapewnienie odpowiedniego stopnia ochrony aparatury (IP65) przed wilgocią i innymi zanieczyszczeniami. Często znajdują zastosowanie w instalacjach PV, lub na zewnątrz budynków.
Parametry techniczne
Numer katalogowy:
Indywidualny numer indentyfikacyjny nadany przez producenta.
001101062
Symbol artykułu:
Typ produktu określony przez producenta.
ECH-12PT
Klasa ochronności:
II klasa ochronności - Obudowy o klasie ochronności II posiadają wzmocnioną lub podwójną izolację. Nie mają połączenia z przewodem ochronnym.
II
Sposób montażu:
natynkowa
Prąd znamionowy [A]:
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
63
Napięcie znamionowe AC [V]:
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
400
Napięcie znamionowe DC [V]:
Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
1500
Stopień ochrony IP:
Stopień ochrony IP określa stopień ochrony lub szczelności obudowy urządzenia elektrycznego przed ingerencją ciał stałych, wody i pyłu, a także przed niezamierzonym dotknięciem urządzeń znajdujących się w obudowie. Klasyfikacja IP jest zgodna z normą EN 60529.
IP65
Ilość modułów (w sumie/w rzędzie):
12/12
Drzwi (materiał, kolor):
Tworzywo, transparentne
Obudowa (material, kolor):
Tworzywo, jasnoszary (RAL7035)
Ilość zacisków PE/N:
10/10
Zakres temperatur pracy [°C]:
-25 do +60
Materiał obudowy:
ASA - w porównaniu do ABS materiał ASA jest odporny na promieniowanie UV, degradację i trudne warunki atmosferyczne.
