Rozdzielnica modułowa p/t RPsm 90 Z /5x18/ z zamkiem RPSM 90 5X18 Z RAL 9003 P90-5-18-20

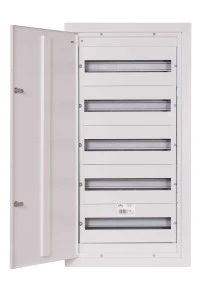

Podtynkowa rozdzielnica modułowa RPsm 90 Z przeznaczona do montażu aparatury modułowej w układzie pięciu rzędów po 18 modułów; wyposażona w zamek i nieprzezroczyste drzwi. Zaprojektowana do rozdziału energii w instalacjach niskiego napięcia.
Cechy techniczne
- Montaż: podtynkowy; odsłonięta płyta montażowa ułatwiająca szybki montaż.
- Konstrukcja: obudowa z blachy stalowej cynkowanej, drzwi nieprzezroczyste, pokrywa zamknięta z zamkiem.
- Wymiary (S×W×G): 415 × 865 × 127 mm; głębokość wbudowania: 127 mm.
- Liczba rzędów / szerokość modułów: 5 rzędów, szerokość wyrażona liczbą modułów: 18.
- Stopień ochrony: IP31 (wersja przewidziana do zabudowy wewnętrznej).
- Parametry znamionowe: napięcie znamionowe 400 V, prąd znamionowy do 100 A.
- Wyposażenie: szyna DIN do montażu aparatów modułowych.
- Kolor obudowy: RAL 9003.
- Możliwość montażu aparatury w układzie nx24 lub nx18 (zgodnie z konstrukcją serii RPSM).
Zastosowanie
- Rozdział energii w instalacjach niskiego napięcia budynków mieszkalnych, biurowych i usługowych.
- Montaż modułowych aparatów zabezpieczeniowych: wyłączników nadmiarowoprądowych, różnicowoprądowych i innych urządzeń na szynie DIN.
- Instalacje wymagające podtynkowego zabudowania i estetycznego wykończenia z dostępem zabezpieczonym zamkiem.
- Zastosowania wewnętrzne, gdzie dopuszczalny stopień ochrony to IP31 i napięcie systemu wynosi do 400 V.
