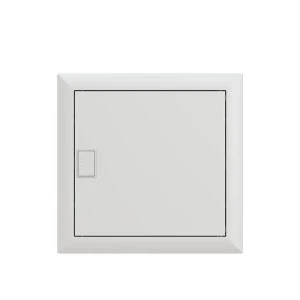

Rozdzielnica modułowa podtynkowa UK600 1x12 12M IP30 63A II klasa drzwi stalowe N+PE śrub.UK612E2 2CPX077840R9999

Cena:

UK600 nadają się do aplikacji wnętrzowych, skrzynka wnękowa po bokach ma perforacje zaś drzwi do UK600 otwierają się pod kątem 120°. Drzwi mogą otwierać się do lewej i prawej strony (wyjątkiem są obudowy typu kombi). Obudowach dystrybucyjnych maskownica umożliwia uzyskanie dodatkowych 2 modułów na rząd (12+2/rząd). Obudowy charakteryzują się: stopniem wytrzymałości mechanicznej IK07, testem rozżarzonym drutem GWT=850°C. Obudowy mogą być łączone w pionie i poziomie za pomocą dedykowanego zestawu UZB2. Mogą być montowawane w ściance G-K, wymaga to domówienia specjalnego zestawu UZ91P4. Dzięki specjalnegmu otworowaniu na ramce skrzynki wnękowej możliwe jest obrysowane otworu w ściance G-K.

Dane techniczne

CN
85364900
Sposób montażu
Montaż podtynkowy
Szerokość [mm]
384
Głębokość [mm]
97
Z płytą montażową
Nie
Szyna DIN
Tak
Szerokość wyrażona liczbą modułów
12
Rodzaj drzwi
Nieprzezroczyste
PKWiU
27.12.40.0
Kolor
Biały
Wysokość [mm]
373
Numer RAL
9016
Liczba rzędów
1
Materiał obudowy
Stal
Stopień ochrony (IP)
IP30

Dane logistyczne

Ean
4011617778400
Szerokość opakowania [mm]
390
Waga z opakowaniem [kg]
2
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
110
Długość opakowania [mm]
380
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Rozdzielnica modułowa podtynkowa UK600 1x12 12M IP30 63A II klasa drzwi stalowe N+PE śrub.UK612E2 2CPX077840R9999

Podtynkowa rozdzielnica modułowa przeznaczona do zabudowy instalacji jednofazowych i trójfazowych, umożliwiająca montaż aparatów modułowych o szerokości 12M. Stosowana jako tablica mieszkaniowa i instalacyjna w obiektach usługowych oraz do wykonania punktów rozdziału obwodów.


Cechy techniczne

  • Wymiary: szerokość 384 mm, wysokość 373 mm, głębokość 97 mm.
  • Miejsce na aparaty: szerokość 12 modułów (12M), układ 1 rząd.
  • Stopień ochrony: IP30; klasa ochronności: II.
  • Prąd znamionowy: 63 A.
  • Obudowa: stal malowana proszkowo; pokrywa w kolorze RAL 9016.
  • Drzwi: stalowe, nieprzezroczyste, otwierane pod kątem 120°, montaż drzwi z prawej lub lewej strony.
  • Wytrzymałość mechaniczna: IK07.
  • Szyna DIN: tak (do mocowania aparatów modułowych).
  • Listwy N+PE z połączeniami śrubowymi (N i PE).
  • Montaż: podtynkowy, przystosowana do zabudowy w ścianach gipsowo‑kartonowych; obudowy można łączyć pionowo i poziomo oraz dodawać moduły w rzędzie.
  • Brak płyty montażowej w zestawie.

Zastosowanie produktu

  • Tablice rozdzielcze w mieszkaniach i małych lokalach usługowych.
  • Wydzielone pola rozdziału obwodów oświetlenia i gniazd 230/400 V.
  • Instalacje w zabudowie ścianek gipsowo‑kartonowych oraz montaż podtynkowy w obiektach użyteczności publicznej.
  • Rozdzielnice pomocnicze do instalacji przemysłowych i instalacji ciągów mieszkaniowych, gdzie wymagane są listwy N i PE z połączeniami śrubowymi.
