Rozdzielnica modułowa natynkowa hermetyczna stalowa ComfortLineCA 6x12 72M IP44 125A II klasa drzwi pełne N+PE Quick CA16V 2CPX0

miniaturka produktu Rozdzielnica modułowa natynkowa hermetyczna stalowa ComfortLineCA 6x12 72M IP44 125A II klasa drzwi pełne N+PE Quick CA16V 2CPX0
miniaturka produktu Rozdzielnica modułowa natynkowa hermetyczna stalowa ComfortLineCA 6x12 72M IP44 125A II klasa drzwi pełne N+PE Quick CA16V 2CPX0
miniaturka produktu Rozdzielnica modułowa natynkowa hermetyczna stalowa ComfortLineCA 6x12 72M IP44 125A II klasa drzwi pełne N+PE Quick CA16V 2CPX0

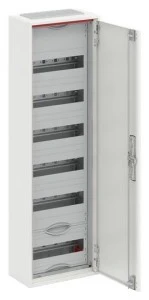

Zdjęcie produktu Rozdzielnica modułowa natynkowa hermetyczna stalowa ComfortLineCA 6x12 72M IP44 125A II klasa drzwi pełne N+PE Quick CA16V 2CPX0
Kliknij, aby przejść do galerii
Cena:

Obudowy ComfortLine CA nadają się do aplikacji wnętrzowych, po bokach nie ma perforacji, a zatem niemożliwe jest łączenie obudów w szereg. Na każde 250mm szerokości przypada jeden przepust membranowy CZF2 u góry, na dole znajduje się jeden przepust CZF1 na każde 250mm szerokości. Obudowy te można łączyć w pionie, wymaga to użycia zestawu CZ4. ComfortLine CA charakteryzuje się stopniem wytrzymałości mechanicznej IK07. Obudowy mogą być zabudowane systemem CombiLine, który gwarantuje stopień ochrony IP30 nawet przy konfiguracjach bez drzwi. Obudowa pozwala zastosować tylko profile EDF, uchwyty pod profile EDF dla modułów CombiLine są w zakresie dostawy. Do obudowy dołączony jest również zestaw do kompensacji nierówności tynku. Możliwe jest uzyskanie I klasy izolacji poprzez wykorzystanie dedykowanego zestawu uziemiającego CZL61.

Dane techniczne

CN
85364900
Sposób montażu
Montaż powierzchniowy
Szerokość [mm]
300
Głębokość [mm]
160
Z płytą montażową
Nie
Szyna DIN
Tak
Szerokość wyrażona liczbą modułów
12
Rodzaj drzwi
Nieprzezroczyste
PKWiU
27.12.40.0
Kolor
Biały
Wysokość [mm]
950
Numer RAL
9016
Liczba rzędów
6
Materiał obudowy
Stal
Stopień ochrony (IP)
IP44

Dane logistyczne

Ean
4011617521839
Szerokość opakowania [mm]
160
Waga z opakowaniem [kg]
11
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
960
Długość opakowania [mm]
320
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Rozdzielnica modułowa natynkowa hermetyczna stalowa ComfortLineCA 6x12 72M IP44 125A II klasa drzwi pełne N+PE Quick CA16V 2CPX0

Rozdzielnica natynkowa ComfortLineCA przeznaczona do rozdziału i zabezpieczania instalacji elektrycznych wewnątrz budynków; konstrukcja modułowa umożliwia montaż aparatów modułowych i konfigurację do 72 modułów (6x12). Produkt stosowany jako główna lub podrzędna tablica rozdzielcza w instalacjach mieszkaniowych, usługowych i lekkich obiektach przemysłowych.

Cechy techniczne

  • Wymiary obudowy: 950 mm (wys.) x 300 mm (szer.) x 160 mm (gł.).
  • Konfiguracja modułowa: szerokość 12 modułów, 6 rzędów, 72 moduły (72M).
  • Materiał: stal malowana proszkowo, kolor biały RAL 9016.
  • Stopień ochrony: IP44 (ochrona przed ciałami stałymi >1 mm i bryzgami wody); odporność mechaniczna IK07.
  • Prąd znamionowy główny: 125 A; wersja z rozdziałem N+PE (szybkie połączenie Quick CA16V 2CPX0).
  • Drzwi: pełne, II klasa ochronności (izolacja podwójna) — konstrukcja z nieprzezroczystymi drzwiami.
  • Montaż: powierzchniowy (natynkowy), możliwość pionowego łączenia kilku tablic; brak płyty montażowej w zestawie.
  • Wyposażenie instalacyjne: szyna DIN do montażu aparatów modułowych.
  • Akcesoria: elementy montażowe oraz zestaw do kompensacji nierówności tynku dołączone w komplecie.
  • Waga netto: 12,565 kg.
  • Kompatybilność: możliwość integracji z systemem CombiLine.

Zastosowanie produktu

  • Rozdział i zabezpieczanie obwodów w budynkach mieszkalnych i wielorodzinnych.
  • Instalacje biurowe, handlowe i usługowe wymagające ochrony IP44 (pomieszczenia techniczne, korytarze, pomieszczenia gospodarcze).
  • Małe i średnie instalacje przemysłowe jako tablica zasilająca lub podrozdzielnica do 125 A.
  • Montaż aparatów modułowych (wyłączniki nadmiarowoprądowe, różnicowoprądowe, zabezpieczenia, liczniki) na szynie DIN.
  • Zastosowanie tam, gdzie wymagana jest natynkowa instalacja stalowej obudowy o podwyższonej odporności mechanicznej i ochronie przed bryzgami.
