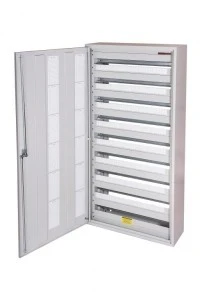

Rozdzielnica modułowa natynkowa 9x36 IP30 stalowa UNI SYSTEM 750-1450-250 M
Rozdzielnica modułowa natynkowa UNI SYSTEM 750-1450-250 M przeznaczona do montażu natynkowego w instalacjach elektrycznych; służy jako obudowa dla aparatów modułowych i zabezpieczeń w systemach dystrybucji energii niskiego napięcia.
Cechy techniczne
- Wymiary: szer. 750 mm × wys. 1450 mm × gł. 250 mm.
- Obudowa wykonana z blachy stalowej o grubości 1,2–1,5 mm, malowana na szaro (RAL 7035).
- Stopień ochrony: IP30 — ochrona przed dotykiem części czynnych; nieprzezroczyste pełne drzwiczki zamykane zamkiem patentowym.
- Parametry elektryczne: napięcie nominalne 500 V, prąd znamionowy 63 A.
- Rozmieszczenie modułów: szerokość odpowiada 36 modułom; 9 rzędów montażowych.
- Szyny montażowe: 9 szt. szyn TH-35 (euroszyna) do montażu aparatów modułowych.
- Pojemność zabezpieczeń: miejsce na do 324 zabezpieczeń typu S (aplikacje wieloodgałęźne).
- Możliwość wyposażenia w system dławików (prowadzenie i zabezpieczenie przewodów wprowadzanych do obudowy).
Zastosowanie produktu
- Rozdział energii w budynkach wielorodzinnych, obiektach użyteczności publicznej i obiektach przemysłowych.
- Tablice bezpiecznikowe dla obwodów oświetleniowych, gniazd rozdzielczych oraz obwodów sterowania.
- Instalacje wymagające dużej liczby modułów: rozdzielnice piętrowe, rozdział obwodów w halach produkcyjnych i rozbudowanych instalacjach usługowych.
- Zastosowanie tam, gdzie wymagane jest natynkowe zamocowanie obudowy z możliwością centralnego zamknięcia drzwi (zamek patentowy) i organizacji przewodów przez dławiki.
