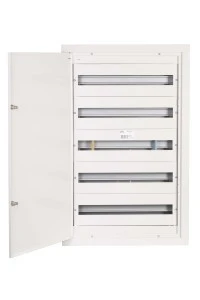

Rozdzielnica modułowa 5x24 podtynkowa z zamkiem IP31 RPSM 120 Z (5X24) P120-5-24-20
Rozdzielnica niskiego napięcia RPSM 120 Z w wykonaniu podtynkowym przeznaczona do montażu aparatów modułowych w układzie 5 rzędów x 24 moduły; wyposażona w zamek i nieprzezroczyste drzwi, stosowana w instalacjach rozdziału obwodów elektrycznych do 100 A.
Cechy techniczne
- Wymiary: szer. 525 mm × wys. 865 mm × gł. 127 mm.
- Układ modułów: 5 rzędów, szerokość wyrażona liczbą modułów: 24.
- Prąd znamionowy: do 100 A; napięcie znamionowe: 400 V.
- Stopień ochrony: IP31 (ochrona przed dotykiem i opadającymi ciałami stałymi).
- Materiał obudowy: stal; drzwi z blachy stalowej grubości 1 mm, nieprzezroczyste, kolor RAL 9003 (biały), drzwi możliwe do przełożenia.
- Sposób montażu: podtynkowy; obudowa bez płyt montażowych (płyta montażowa nie jest dołączona).
- Wyposażenie standardowe: szyna DIN TH35, izolator oraz zestaw wkrętów.
- Rodzaj pokrywy: zamknięte drzwi z zamkiem; brak pokrywy transparentnej.
- Możliwość rozbudowy: brak (wykonanie nieprzewidziane do rozbudowy).
- Wykonanie w odniesieniu do kompatybilności elektromagnetycznej: brak deklarowanego zgodnego wykonania EMC.
Zastosowanie produktu
- Rozdział obwodów oświetleniowych i gniazd w budynkach mieszkalnych oraz wielorodzinnych.
- Instalacje w obiektach użyteczności publicznej i biurach, gdzie wymagane jest zabudowanie rozdzielnicy podtynkowo.
- Małe i średnie instalacje przemysłowe lub warsztatowe do obsługi obwodów o charakterze ogólnym (do 100 A).
- Wymiany i modernizacje rozdzielnic w istniejących instalacjach, tam gdzie potrzebne są nieprzezroczyste drzwi z zamkiem i montaż podtynkowy.
