Rozdzielnica modułowa 12+2 podtynkowa /biała dzwi metal/ IP40 ECG14 DIDO 001101025
- Producent:ETI POLAM
- Seria produktu:DIDO
- Indeks producenta:001101025
- Indeks TIM:0001-00010-77497
- Kategoria:Rozdzielnice modułowe
- Ocena:
Cena:
Niezawodne i sprawdzone obudowy ECG
Obudowy wnętrzowe podtynkowe mają zastosowanie w budownictwie mieszkaniowym, biurach, szkołach i budownictwie przemysłowym do montażu aparatury modułowej w celu zapewnienia odpowiedniego stopnia ochrony aparatury (IP40 ) i II klasy ochronności.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
001101025
Typ produktu określony przez producenta.
ECG14
II klasa ochronności - Obudowy o klasie ochronności II posiadają wzmocnioną lub podwójną izolację. Nie mają połączenia z przewodem ochronnym.
II
podtynkowa
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
63
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
400
Stopień ochrony IP określa stopień ochrony lub szczelności obudowy urządzenia elektrycznego przed ingerencją ciał stałych, wody i pyłu, a także przed niezamierzonym dotknięciem urządzeń znajdujących się w obudowie. Klasyfikacja IP jest zgodna z normą EN 60529.
IP40
14/14
1
Metalowe, białe
Tworzywo, biała
10/10
-20 do 60
Odporność ogniowa i zastosowanie obudów:
650°C – obudowy do montażu w ścianach murowanych np. ceglanych lub betonowych
850°C – obudowy do montażu w ścianach gipsowo-kartonowych lub drewnianych
650°C – obudowy do montażu w ścianach murowanych np. ceglanych lub betonowych
850°C – obudowy do montażu w ścianach gipsowo-kartonowych lub drewnianych
650

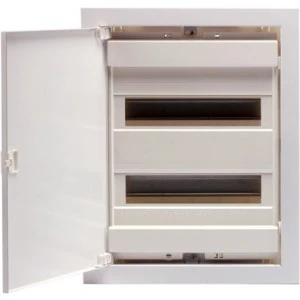

Zdjęcie produktu
Zalety produktu
- Obudowa może być osadzona w ścianie betonowej, murze (uchwyty kątowe) lub płycie gipsowo-kartonowej (specjalne uchwyty zapewniające mocowanie od tyłu przy dostępie tylko od przodu obudowy).
- Specjalna konstrukcja zawiasu sprawia, że łatwo zmienić kierunek otwierania drzwi (prawo/lewo).
- Obudowa wyposażona jest w wyjmowane przepusty (górny i dolny) do wprowadzania przewodów oraz stelaż szyn TH umożliwiający oprzewodowanie aparatów w warsztacie.
- Możliwość połączenia obudów w pionie za pomocą uchwytów ECGBRV, oraz poziomie za pomocą uchwytów ECGBRHP.
- W celu ochrony przed nieautoryzowanym dostępem istnieje możliwość plombowania maskownicy oraz zastosowania zamka z kluczem.
- Standardowo wyposażone w zaciski PE/N, które można montować zarówno w górnej jak i dolnej części obudowy.
- Akcesoria w zestawie: uchwyty do montażu w ścianie i w płycie gipsowo-kartonowej, zaślepka 6 modułów, naklejka opisowa.
- Obudowy dostępne w wykonaniu z drzwiami białymi jak i transparentnymi.
- Obudowy dostępne w wykonaniu elektrycznym, teletechnicznym i kombo (część elektryczna + część teletechniczna).
